正如我们所知，窃听器是一种将一个人的信息传递给远处其他人的装置。窃听器通常用来了解一个人的状态，比如他要去哪里，他在说什么。这是非法的，但大多数间谍机构都使用这种bug。这是一个小电路，可以用普通的调频收音机远距离监听别人的谈话。这个FM窃听器电路就在你要听对话的房间里。你可以在普通的调频收音机上收听这段对话。

本文引用的地址:

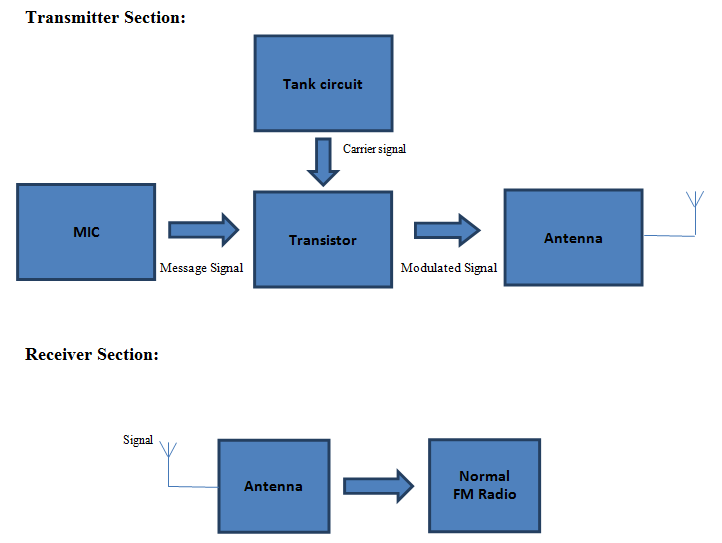

FM bug框图:

从框图中我们很容易理解，信息信号或对话信号是由槽电路产生的载波频率调制的。信息信号和载波信号经晶体管调制后，调制信号通过天线发射到空中。接收天线接收调制后的信号，并将其传输到调频收音机，用户可以在此收听对话。用户应调整收音机的接收器频率，以接收来自发射器的信号。

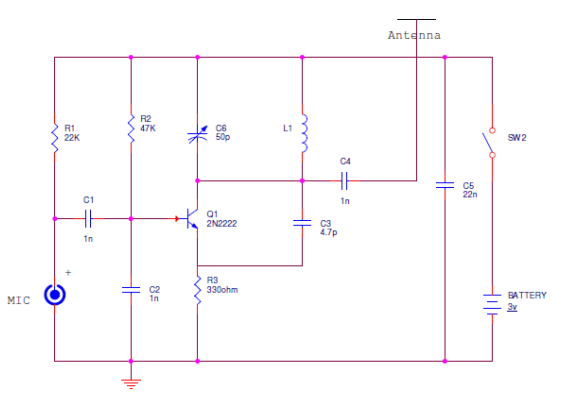

FM Bug电路图:FM Bug电路图

FMBugger电路描述:

该电路使用模拟调制，其中载波信号被连续地加到信息信号上。在我们的电路中，人们的对话由MIC接收，然后发送到电路，电路再将其调制成载波信号并传输出去。

模拟调制有多种类型，其中一种是幅度调制，包括单边带(SSB)调制和双边带调制。另一种是角度调制，包括频率调制和相位调制。这个电路采用调频。在FM调制中，载波信号的频率根据调制信号的瞬时幅度而变化。普通的调频收音机会用这种调制方式来传输信号。与调幅相比，调频吞吐量大，效率高。

麦克风被放置在人们正在听对话的房间里。麦克风将把对话解码成信号，并将信号传输到电容器C1，在那里C1用于消除噪声并打开晶体管。

水箱电路(电容C6和L1)产生对话或信息信号的载波信号，晶体管将这两个信号放大，通过天线发送到空中。电容C4用于消除传输信号中的噪声。

电容器C6是可变的，因为你可以调整电容器，以产生自己的载波信号。请记住，载波信号的频率范围应该在88到105 MHz之间，这样调频收音机才能接收到您发送的信号。

调频收音机将调整您的频率来收听对话。

注意

你可以用25厘米长的25秒WG电线制作L1。将金属丝缠绕在直径为6 mm的圆柱形物体上，绕8圈后取出。

传输范围约为100米。

发射前请检查振荡电路是否工作正常。

您可以使用偶极天线发射信号，以扩大发射机的覆盖范围。

电路的工作电压约为3V，可由3V电池或普通DC电源供电。

为了更好地工作，PCB可以用来焊接或连接电路中的元件。

这个电路可以用在办公室，大学或任何地方。请记住窃听是违法的。
