反向纹波电流

用数字万用表电流表测量输入电流将得到均方根读数，该读数将忽略脉动反向纹波电流。用示波器电流钳测量输入电流通常不会给出更好的结果。这是因为输入电流的高DC分量使示波器电流传感器的磁芯材料饱和，因此不能再分析交流纹波分量。

本文引用的地址:

输入反向纹波电流以毫安峰峰值(map–p)定义，通常在标称输入电压和满载时。但是在滤波之前，必须先测量纹波电流。

测量反向纹波电流

用数字万用表电流表测量输入电流将得到均方根读数，该读数将忽略脉动反向纹波电流。用示波器电流钳测量输入电流通常不会给出更好的结果。这是因为输入电流的高DC分量使示波器电流传感器的磁芯材料饱和，因此不能再分析交流纹波分量。

解决方案是使用精密分流电阻，测量其上的电压来确定电流；然而，这里需要谨慎。有些低阻电阻采用绕组结构，会大大增加串联电感，从而影响测量结果。这些测量必须使用具有极低(

然而，测量技术本身是非常重要的，因为它很容易犯严重的错误。首先，分流电阻的阻值要低，以免对转换器的输入电压影响太大。如果使用0.1ω分流电阻，典型的5 mV/栅极示波器设置只能分辨50 mA电流。其次，探头连接必须尽可能短，以避免辐射干扰。图1显示了探针与分流电阻接触的正确方法，图2显示了正确和不正确测量方法导致的读数差异。

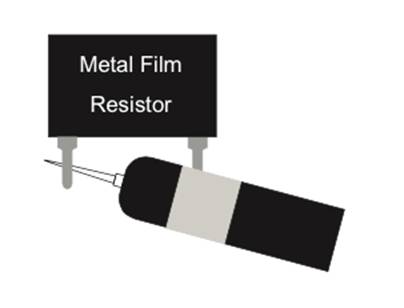

正确的测量技术

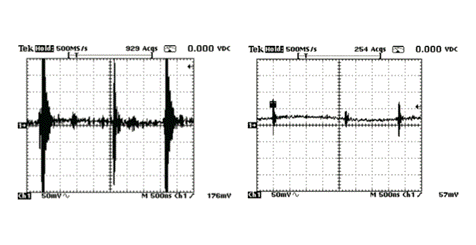

相同反向纹波电流的错误(左)和正确(右)结果

反向纹波电流的对策

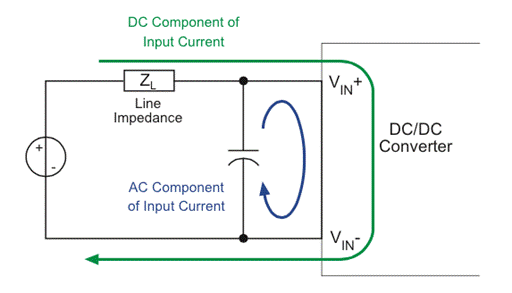

使用输入电容降低反向纹波电流

降低反向纹波电流的一个简单方法是在DC/DC转换器的输入引脚上增加一个低ESR的电解电容或钽电容。电容通过线路阻抗为阻抗远低于主电源的脉动纹波电流提供能量，因此主电源提供输入电流的DC分量，而电容提供输入电流的大部分交流分量，从主电源流出的交流电流大大减少。
