在半导体技术中，薄膜沉积是在作为半导体原料的硅片上分阶段生长薄膜的核心工艺。在半导体电路之间起到区分、连接和保护的作用。因为它的厚度非常薄，所以很难在晶片上形成均匀的薄膜。因此，在化学沉积过程中，确认薄膜材料是否正常生长，是否能产生所需的特定物理性质是非常重要的。

为了确保膜沉积按预期进行，通常将生长的膜从真空化学气相沉积(CVD)室中取出，然后用分析仪器检查。它被称为“异位”法，分析是在室外而不是在室内进行的。但从真空室中取出的薄膜可能会与大气中的氧气或水分接触，从而改变其物理性质，很难对其进行准确分析。即使通过分析发现了问题，也需要花费大量的时间和精力来确定问题发生的时间和原因。

为了解决这一问题，首席研究员许逊在三年前设立了“创造性融合研究项目”，开始研究“化学沉积材料实时沉积薄膜监测技术及设备研制”。项目结束后，同步完成了分析仪器的开发，并与半导体材料企业合作实现了商业化。

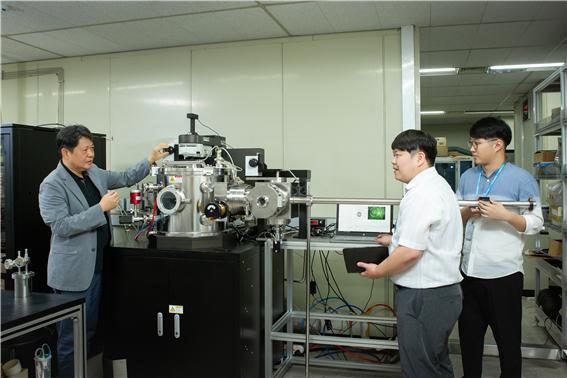

许逊首席研究院课题组研发的设备与以往不同，其特点是可以实时分析硅片腔内薄膜形成的全过程。这不是“异位”模式，而是“原位”模式。从成膜到完成，可以分析整个过程的机理。制造半导体薄膜材料的企业，制造工艺设备的企业，三星电子或者SK海力士等制造半导体的企业都可以派上用场。

首席研究员许逊说:“我们开发了一种装置，可以随时观察和分析CVD室的薄膜沉积过程。”“它不仅可以用于半导体领域，还可以用于有机发光二极管材料、二次电池电极材料、太阳能电池电极材料等领域。”

研究团队使用拉曼光谱作为主要的检测方法来分析薄膜材料的沉积过程。拉曼光谱利用“拉曼效应”。当单色光照射在气体、透明液体和固体中时，散射光的波长略有不同。利用这一现象分析拉曼光谱可以获得物质结构的信息。通过在CVD室中安装原位拉曼，可以在形成薄膜的室中实时分析薄膜材料的性质，例如浓度、晶体结构和结晶度。此外，可以检查化学沉积工艺中所需的工艺条件，例如化合物气体、反应气体、薄膜生长温度和生长时间，以找到最佳的工艺方案。

研究小组还开发了一种分析技术，通过分析半导体薄膜的物理特性来推断遗传性。介电常数是指电场中的极化程度。例如，SiO2 _ 2是传统的层间绝缘材料，但由于其高介电常数，在实现高密度和高速度方面存在问题，这可以通过沉积具有低电离特性的电介质来补充。然后用磷酸光谱测定了沉积过程和处理条件的物理变化。

为了确保正确生成具有所需遗传特性的薄膜，研究小组将能够在紫外(UV)区和可见(可见光)区产生激光的拉曼光谱源组合起来，形成复合拉曼。成功实时监测了低介电常数SiOCH薄膜和高遗传性二氧化钛(TiO2)薄膜的形成过程，并对薄膜的物理性质进行了实时分析。

首席研究员许逊说:“为了确认所开发系统的可重复性，我们通过薄膜生长和相同工艺的分析来验证设备的可靠性。”“利用企业提供的薄膜材料样品，成功启动并演示了设备，保证了企业的适用性和实用性。为了满足三星电子、SK海力士等国内半导体工艺专家的客户要求，我们也积极跟踪回访，解决相关问题。”

研究小组开发的设备也有望帮助开发新的半导体薄膜材料。首席研究员许逊说:“克服现有分析方法的局限性可以减少薄膜分析的时间和精力。”“目前，由于日本的出口限制，材料、零部件和设备的研发变得尤为重要。这个研究小组的目标是帮助缺乏设备开发和投资的备用能力的中小型企业开发半导体材料源技术。

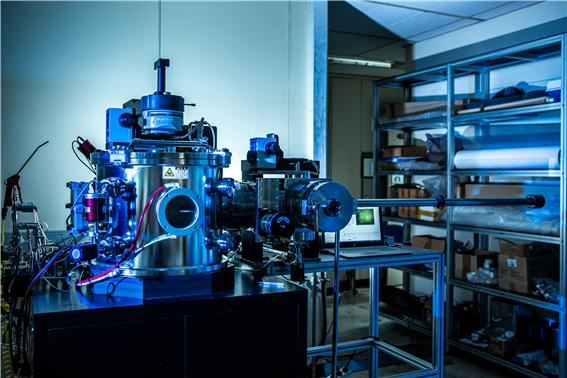

本项目使用的Nanobase生产的显微共焦拉曼系统采用透射式体全息光栅的结构设计。与传统的反射式光栅相比，效率曲线均匀，效率更高，对微弱信号的检测非常好。具有较高的灵敏度和稳定性，保证了项目的顺利实施。独特的振镜扫描技术可以在不移动样品的情况下实现快速二维成像测绘，使得在原位检测的同时进行成像分析成为可能。

XperRam系列拉曼光谱仪可以根据您的实际需要选择光源和配置光谱仪。它不仅提供了更紧凑的C系列，还提供了超高光谱分辨率的S系列。它以优异的性价比和灵活性在科研拉曼市场上赢得了一席之地。

Nanobase与上海昊亮合作，现在可以在上海完成您的设备定制、原位、组合使用。国内外都有各种成功的案例。欢迎大家更详细的和我们交流，实现你更多的奇思妙想。
