厂房环氧地坪漆地面出现破损的原因

环氧地坪漆出现破损的原因｜大上实业地坪知识，首先我们需要将地坪漆出现破损的原因弄清楚，一般说来厂房地坪漆出现各种问题有以下原因：

　　1、经过很长时间的使用，厂房环氧地坪漆出现很多划痕，导致不美观，不亮光。

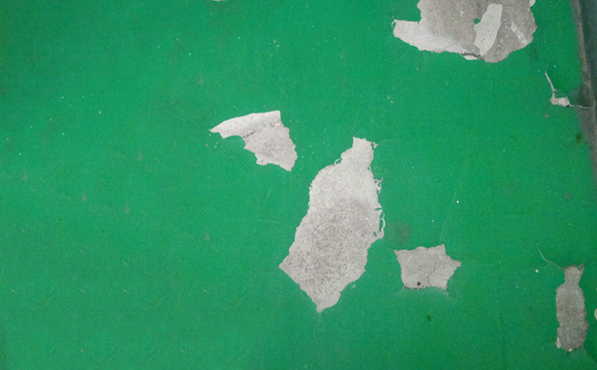

　　2、原来施工厂房环氧地坪漆，环氧地坪漆涂层与基础地面之间的粘结力不牢固，导致厂房地坪漆起壳、脱皮。

　　3、施工厂房地坪漆时没有严格按照施工工艺来，导致厂房环氧地坪漆表面有褶皱、及起泡。

　　4、地下地面没有封闭死，导致厂房环氧地坪漆起水泡，环氧地坪漆涂层大面积脱落。

　　5、地下基础地面没有封死，或者中涂层没有完全干燥就进行施工环氧面涂层，导致地坪漆分色。

　　6、原来地面没有处理好，如油污。起粉、起砂现象的存在导致厂房地坪漆脱壳。

　　分析出了厂房环氧地坪漆进行翻新的原因后，同时我们需要向客户了解以下两点：

　　1、局部进行翻新还是整体进行翻新，向客户说明局部翻新会有颜色差别，新旧的差别，比较明显

　　2、原来的环氧地坪漆施工工艺是哪一种

　　针对厂房地坪漆用久了出现划伤可以进行以下厂房地坪漆翻新施工

　　1、地面打磨

　　2、施工环氧地坪漆面漆（防静电面漆还是不防静电面漆？滚涂面漆还是自流平面漆）

　　针对2-6的情况，则建议客户采用整体地面进行翻新施工，因为现在看起来很牢固的地坪漆以后还是有可能脱落，故此建议整体打磨掉旧环氧涂层，然后在按照施工工艺来进行施工，以下是一个防静电地坪翻新方案：

　　A：主要使用材料说明：

　　1、基面打磨：用地坪无尘打磨机进行无尘打磨，切割不规则伸缩缝，然后用地坪砂磨机进行打磨，将基面充分打磨，使其平整，毛面并清理干净

　　2、环氧底涂：用环氧树脂抗静电地坪的渗透底油安全渗透。

　　3、接地方式：用铜铂或铜丝进行铺设到地面1米处并与接地相连接。

　　4、环氧中涂：用防静电环氧树脂中涂料调配石英砂等耐磨骨料进行砒涂3遍；每批一遍都要修补并打磨。

　　5、流平层施工：用防静电中涂料调配石英粉等耐磨骨料进行流平层施工。

　　6、环氧面涂：防静电自流平面涂料用镘刀一次性成型。

　　B：材料使用及混合：

　　1、搅拌场所必须预先用塑料布铺设，以确保施工现场环境的清洁以保证产品品质。

　　2、材料开封后倒入拌料容器，固化剂应预先倒入主剂并同时使用搅拌机充分混合。

　　3、混合搅拌时搅拌机应缓慢移动，使材料搅拌均匀，时间约3至5分钟。

　　4、已打开包装但未使用的主剂和固化剂必须密封保存，并严禁使用烟火。

　　5、材料搅拌区及存放区必须严禁烟火并加以警示。

　　6、各项材料主剂及固化剂需加以严格分类，不可混合交叉使用。
