标准塑胶运动场施工方案

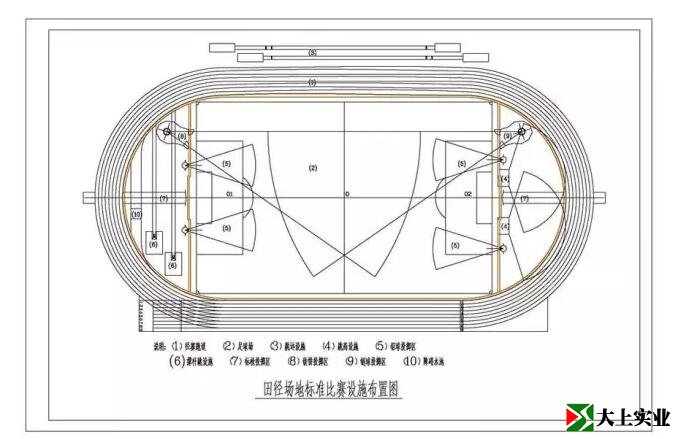

根据塑胶运动场的设计和施工方案，介绍塑胶运动场的施工工艺及注意事项。 1项目概述 某学院新区400米塑胶运动场是某届大学生运动会的主要田径赛场。 1.1塑胶运动场设计和塑胶跑道施工 1.1.1塑胶运动场设计 结构设计既要满足体育和比赛的要求，又要满足建筑的技术要求。塑胶运动场平面布局既要方便平时上课训练，又要充分满足场馆接待大型运动会的功能要求；东西两侧各有100米看台，东看台底部设置6条100米室内跑道。主跑道8条，南半圆有铁饼、链球投掷区和标枪投掷跑道。北半圆没有两个跳高区和铅球投掷区；中间是足球场，东西宽68m，南北长104m。东北角和西南角有抛球区，东南角和西北角有跳远沙池。各区平面尺寸符合竞赛场馆田径规则要求。沟渠的布置和尺寸满足现场排水要求，并设置通讯、定时、照明、音响等管线。 1.2塑胶跑道结构 自上而下共五层:a)塑胶表层，主跑道区厚18mm，辅助部分厚9mm，起降区厚18mmb)沥青混凝土分为两层，上层为40毫米厚的细石沥青混凝土，下层为60毫米厚的粗石沥青混凝土；c)厚度为250毫米的6%水泥石屑层；d) 3: 7厚400mm的砂石回填土层；e)基础。 2塑胶塑胶运动场基础施工 塑胶跑道在结构中，以下2层属于基础工程。 2.1基础 首先清除原有杂填土，整平后，用40t强夯机碾压6遍左右，行走速度3O-50m/min，从边缘向中间碾压至光滑坚实，密实度不低于95%。 2.23: 7土层砂石回填 砂石回填层由30%中砂和70%碎石混合均匀，浇水湿润。用40t碾压式强夯机碾压6遍左右，行走速度3o ~ 50m/min，从边缘向中间重叠，直至平整密实。 2.36%水泥石屑层 6%的水泥和石屑，加入适量的水，搅拌均匀，摊平，特别是控制虚铺的高度，用40t碾压强夯机压实6遍 左右两侧，行走速度30 ~ 50m/min，要求表面平整，用3m直尺检查，误差大于4mm的点数不超过50%，大于10mm的偏差不超过2%，标高要正确，坡度要准确，含水率要控制好，最后洒水养护不小于15d。 2.4沥青混凝土层 这是塑胶地面基础的关键部分，其质量直接影响塑胶地面的使用寿命。 2.4.1沥青混凝土的配合比 a)粗石沥青混凝土配合比为碎石:石屑:砂:粉= 45: 20: 28: 7，沥青用量为3.6%，碎石粒径为Lo ~ 20mm，碎石为龙头生产的花岗岩碎石，砂为连江九洲河粗砂。 b)细石沥青混凝土配合比为石屑:粗砂:粉-45: 35: ll，沥青用量为4.8%，石屑粒径为5 ~ 10 mm，沥青为茂名产南海1号和7O-L，轻化点> 50℃，含蜡量小于2%。 2.4.2沥青混凝土基础质量要求 稳定流畅。没有印痕、硬结、凹陷、裂缝、开口、凸起等。用滚筒压制时，注意不要有裂纹或材料在现场移动，表面粗糙平整，不光滑不油腻。用3m直尺检查土壤，不超过3mm，不超过10mm。如有不平整，应挖填，标高要正确，坡度要直，加厚部位和各种预埋位置要准确。 2.4.3施工方法和注意事项 a)沥青混凝土配合比采用中间级配，密实度≥95%:空隙率要求6%-9%，油量不宜过多，以保证良好的热稳定性。 b)沥青混凝土层应避开雨季施工。沥青混凝土的摊铺温度应在100 ~ 2℃以上，存活温度应在60℃左右。 c)摊铺前，沥青混凝土应涂上热油，以利于粘结。沥青混凝土施工时，应先清理接缝，然后用热混凝土预热。预热后，应除去涂层，并涂上l层沥青继续施工。 d)为避免阻碍沥青层与塑胶面层之间的粘结力，碾压时不得在压路机上涂柴油等重油，并特别注意沥青混凝土表面不要粘汽油，否则沥青混凝土会松散。 c)粗沥青混凝土用8-12t压路机碾压，行走速度不大于30米，每次碾压重叠宽度不小于20米，上层细沥青混凝土碾压35遍。上层细沥青混凝土的施工与粗沥青混凝土相同，碾压不少于3遍。注意标高和平整度的控制。 f)用压路机碾压时，应由下往上进行，绝不从中间开始，而是沿铺料方向，碾压3 ~ 5遍，直至沥青混凝土密实，表面平整，接缝部分均匀。如有裂纹、松动、蜂窝等。，应及时挖掘，扫净并用热沥青混凝土修补。 g)沥青混凝土施工完成后，养护一个月左右才能继续面层施工。在养护期间，每天三次用水冲洗沥青混凝土表面，使沥青混凝土稳定，不鼓包起泡，不挥发有机蒸汽，达到除油的目的。 3塑胶表面结构 3.1施工顺序 面层的铺筑一般由内向外进行，接近草的沟面，即南北半圆、主跑道、四角和跳跃距离，以及撑杆跳高，即辅助部分。 3.2施工方法 a)准备:正式面层施工前，用试水法检测基层平整度，用钢笔圈标出低洼处的水面，待水干后用塑胶底漆找平。 b)配料:首先检查各组分是否有水分和异常情况，确认所用材料正确，严格按配合比计量。A组、B组、催化剂和胶体粒子的测量误差应控制在允许范围内。 c)搅拌:将a组和b组的箱子放入搅拌机中，开动机器，加入催化剂，搅拌均匀后倒出，运到施工现场。不得缩短搅拌时间，以免出现不熟悉的铺设跑道和起泡现象。 d)刮胶:清理地基，特别注意地面油污，铲信用。摊铺时，刮板应平整，受力均匀，速度一致，防止波浪。摊铺时要定量固定面积，严格控制胶层厚度。刮胶时，成品一面的胶不能使用，以防污染成品。刮胶后，注意修整，保证接缝平整顺直。 e)掌握时间是去除胶体粒子的关键技术。胶体颗粒会过早沉入粘合剂层，导致凝胶泛滥。如果粘合剂不牢固太晚，就会出现光滑现象。需要对面积进行定量固定，以保证胶体颗粒均匀牢固地结合在一起。硬化后，漂浮的颗粒将被清理并堆积起来，供以后使用。 f)测量和标记是一项非常细致的工作，应严格按照国际田径比赛场馆标准的要求进行。每一组数据都应重新检查，以确保其准确性。使用钢卷尺时，请特别注意环境温度和力度。标记应准确，油漆应同色同宽，不得有虚边、麻边或漏刷。 3.3质量要求 塑胶运动场 5项:外观、平整度、厚度、接缝、场地尺寸、坡度按国家体委要求。 a)外观色泽鲜艳，整洁美观，无起泡、分层、裂纹、接缝和污染；胶粒均匀粘结牢固，各种道路线、位线、点线清晰准确，颜色均匀，无虚边、麻边、竹结、深浅不同、宽度不同。 b)平整度用3m直尺检查，允许偏差为4mm，合格率85%为合格，95%以上为优良。 c)厚度:厚度应按照国家体委规定的测试方法进行测量。主跑道厚度不小于12毫米，任意一点不小于10毫米，厚度在L0 ~ L0 ~ l0.5 ITLn之间的点数不超过5%。 d)接缝平直，无凹凸不平、翘曲、咬边、毛刺、飞边等现象 e)场地的大小和坡度符合田径规则的要求，误差小于1/10000，无负偏差。
