我来教教你怎么布置没有网络，没有电的地方安装监控系统。
前端需要设备：
太阳能板（根据用电量安装太阳能板）
太阳能蓄电池（根据用电量安装蓄电池）
立杆
不锈钢防水箱
交换机
电源
无线桥接设备（有2公里，5公里，10公里）
红外星光报警摄像机
摄像机支架
后端需要设备：（如果没有电源需要陪太阳能大功率的）
录像机（4，8，16，32路）
储存硬盘（1，2，3，4t）
交换机
显示器
现在开始安装了：

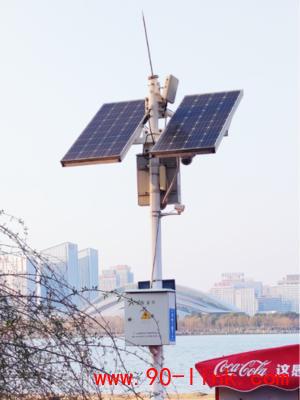

首先，在需要监控的地方用水泥固定立杆，记得固定立杆之前预留2根rvv1.0*2的电源线（到时候蓄电池放在地下埋着）。立杆固定了安装太阳能板，地下预埋蓄电池，安装不锈钢箱，监控支架。前端太阳能板和蓄电池可选12v的。现在连接设备：1，太阳能板连接蓄电池，2，蓄电池一根线接到不锈钢箱子里面，分别接到无线桥接设备，摄像机，注意：需要用12v变5v的转换器给交换机供电。交换机一根网线出来连接摄像机，再接一根连接无线桥接。前端安装完成。
后端就是把硬盘安装到录像机上面。交换机和录像机一根网线连接，交换机再接一根线到无线桥接上面。显示器vga连接录像机。通电调试就可以了。调试这个文字表达不出来。
设计方案采用太阳能蓄电池供电。无线桥接传输，性能稳定不掉线。
各有利弊，像固定在建筑物上就普遍的做法，像深圳施耐安的监控摄像机支架大都也都壁挂式的，可以装在墙上或天花上，这种就比较简单方便，但是这样安装的照射范围因为支架的长度离墙壁较近，所以角度比较受限
而直接固定立杆就不受角度的限制，不过这种成本造价较高
外架探头杆也叫监控杆，是用于室外监控摄像机安装的柱状支架，主要为交通道路，十字路口，学校，政府，小区，工厂，边防，机场等需要监控摄像的地方。监控立杆的使用提高了城市安全防范，是居民生活的有效保障。在视频监控安装的过程中，监控立杆的选择与安装也十分重要，适合环境需求，正确安装监控立杆，才能让监控摄像头发挥更好的作用。
1、一般的城市道路监控立杆均按照高６米横臂1米，来进行制作。没有特殊情况所有监控立杆预埋件混凝土为C25砼，所配钢筋符合国标及受风要求。其中水泥为425号普通硅酸盐水泥。混凝土的配比和最小水泥用量应符合GBJ204-83的规定；
2、监控杆必须有良好接地最好加引线导入地下（建议导电不走杆体），其接地电阻小于４欧；
3、预埋件地脚螺栓法兰盘以上的螺纹包扎良好以防损坏螺纹。根据预埋件安装图正确放置监控立杆预埋件，保证支臂杆的伸出方向与行车道垂直（或按工程师要求）地脚螺栓作为主筋；
4、监控立杆基础的混凝土浇注面平整度小于5mm/m尽量保持立杆预埋件水平。预埋件法兰盘低出周围地面２０~３０ mm ，再用C25细石砼把加强肋盖住，以防止积水；
5、杆旁、控制箱旁、电缆拐弯处、电缆管直线长度超过50米时或两端电缆管不在同一平面相距100 mm以上时，必须设置手孔井。手孔井的内围尺寸要求为500（长）×500（宽）×600（深）MM，用砾石铺层作为渗水用；手孔井四壁必须抹水泥沙浆。
6、控制箱由设备厂家根据所需容量配备，外壳采用优质冷轧钢板壁厚不小于１.２ｍｍ外表喷室外塑粉并做好防水防盗及散热。
7、结构用钢不得影响材料和机械性能的裂纹、分层、重皮、夹渣等缺陷麻点或划痕的深度不得大于钢材厚度负公差的1/2，且不应大于0.5mm。
8、设计依据：设计风载：２３ｍ/ｓ2，疲劳寿命：30年，按国家最新标准版本《碳素结构钢》、《电气装置安装工程电缆线路施工及验收规范》、《钢结构工程施工及验收规范》、《钢筋混凝土工程施工验收规范》等相关规范进行施工。
一，人工200元/人，水泥，杆子，地笼，大概600-900元一根，如果是道路监控那种杆子，还要把请吊车的钱算进去，那种杆子更贵。
二，交通监控施工比一般的监控要复杂，因为涉及到了立杆与基础，且基础的大小与立杆的型号有关，所以交通监控的施工费一般都不低，从几百到几千都有的。具查询部分预算，相比较6米立杆的报价，8米交通监控的立杆报价就高很多，整体施工费在1300左右，大部分都是基础的费用，这个立杆还有机械费用，所以整体下来，一根8米的交通立杆的施工费用，大概在2000元左右了，还不包括这些辅材。
城市道路监控立杆均按照高6米横臂1米；应符合GBJ204-83的规定。城市道路监控立杆均按照高6米横臂1米，小区监控杆常规按高度3-4米臂长0.8米来进行制作。没有特殊情况所有监控立杆预埋件混凝土为C25砼，所配钢筋符合国标及受风要求。其中水泥为425号普通硅酸盐水泥。混凝土的配比和最小水泥用量应符合GBJ204-83的规定。
