兰天武陵国际汽车城停车场设计及施工方案

兰天武陵国际汽车城停车场设计及施工方案 设计单位：大上实业（深圳）有限公司 施工单位：大上实业（深圳）有限公司 注：本设计方案未经本公司许可，不得复制、转载及使用，否则本公司使用法律手段追究侵权责任。 车库设计理念 1.1设计要求 本设计以清晰动线规划、明确的导向系统引导、舒适的视觉环境、科学的人车分离、只能的停车管理，令车主便捷、安全、舒适地 寻找车位，找目的地、寻车辆、找出口，使停车场的整体价值得以全面的提升。 1.2设计原则 安全合理 保证车辆行驶宽度及转弯半径的前提下，对车辆流线进行规划设计，车辆既安全行驶又合理引导。 整洁统一 墙、柱、地面涂刷与车位分区进行色彩统一，进而实现功能与视觉的统一又不失整洁。 人性化 以人为本，设计简洁易懂的车行与人行导向标识，使人能够快捷的找到车位、车辆、目的地、出入口。

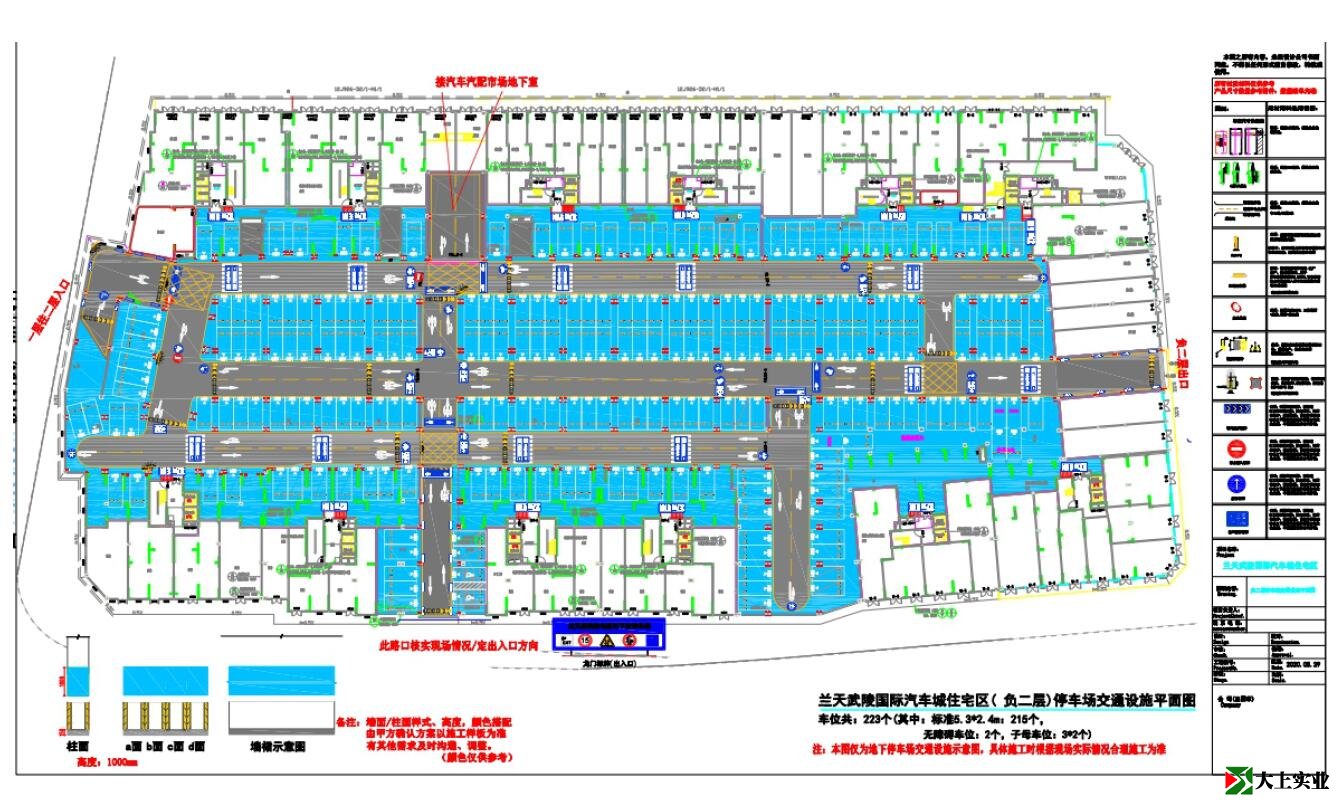

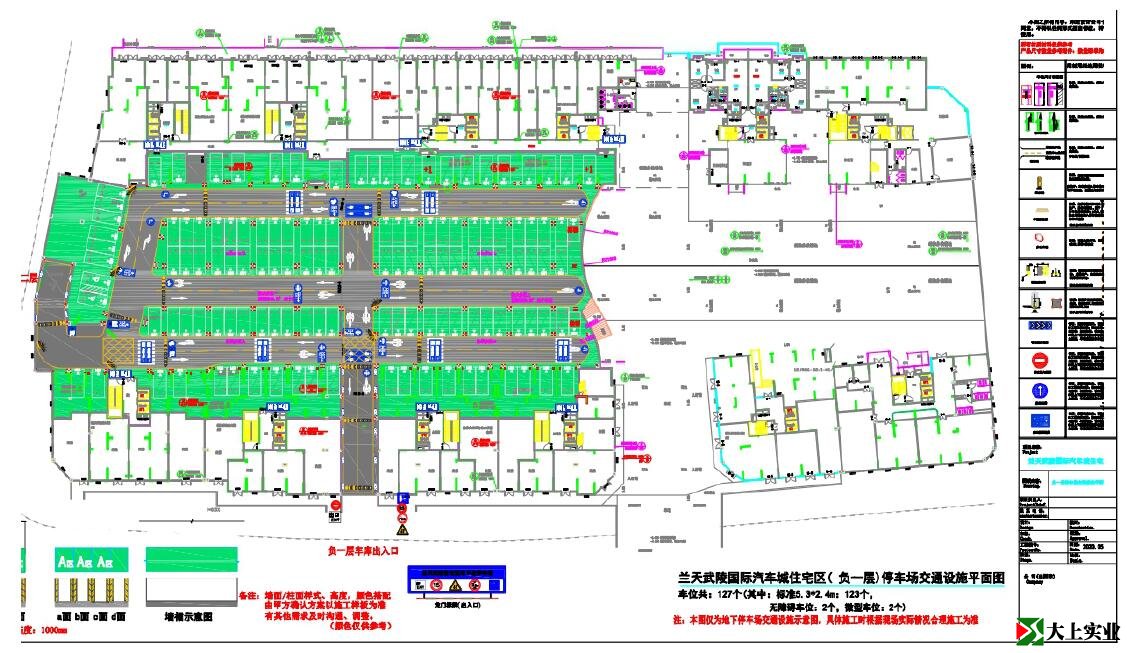

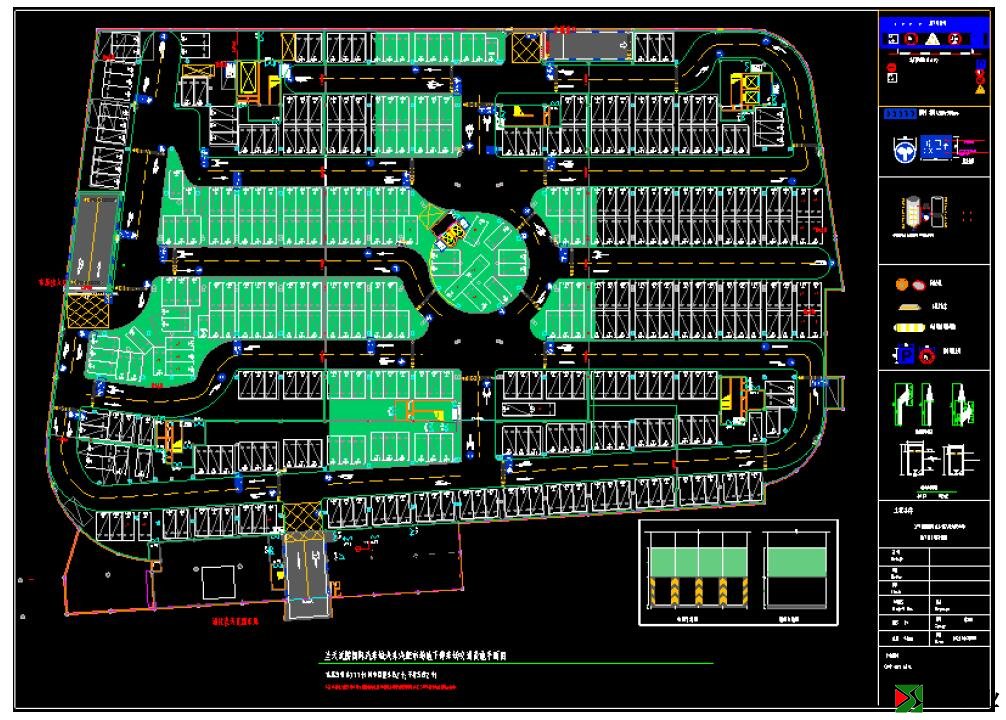

材料要求 1、样品 在投标报价期间，承包方需提交样板一份留房地产事业部成本招采中心封存，且在为单个项目供货均应先送样板至项目地封存，日后 所有货品验收均按已审定样品的外观与质量为标准。 施工品牌推荐：“采用国内优质品牌，环氧无溶剂材料，要求零VOC、无气味、环保材料” 2、材料进厂及进场验收 材料应至少在正式安装前三天进场并统一堆放于预定位置，总包负责提供堆放场地。 进场的材料应具有下列技术文件，厂家资质、产品合格证、使用说明书、出厂检验报告。 进场验收，进场时包装保护应完好无损，随机抽取6件对分批进场成品进行拆除外包装抽检。检查内容包含品牌、型号、数量、容器中 的状态、固体含量、涂膜外观、包装等是否符合设计要求，发现不合格应立即退场整改。抽检后承包商应恢复成品外包装，此部分费 用已包含在合同总价中，不另计。 3、产品技术参数 适用本标准的地坪涂装材料应满足《地坪涂装材料》GB/T 22374-2008 中对地坪涂装材料有害物质限量的要求。地坪涂装材料底涂和 面涂应满足《地坪涂装材料》GB/T 22374-2008 和 《环氧树脂地面涂层材料》JC/T 1015-2006中对其各方面无聊性能的要求。采用无 声2.0环氧地坪漆，由专业地坪材料施工。 平面规划图



车库设计标准规范


地面箭头示意图（单位：mm） 说明：材料采用热熔材料或常温型道路标线漆（颜色：白色或者黄色）

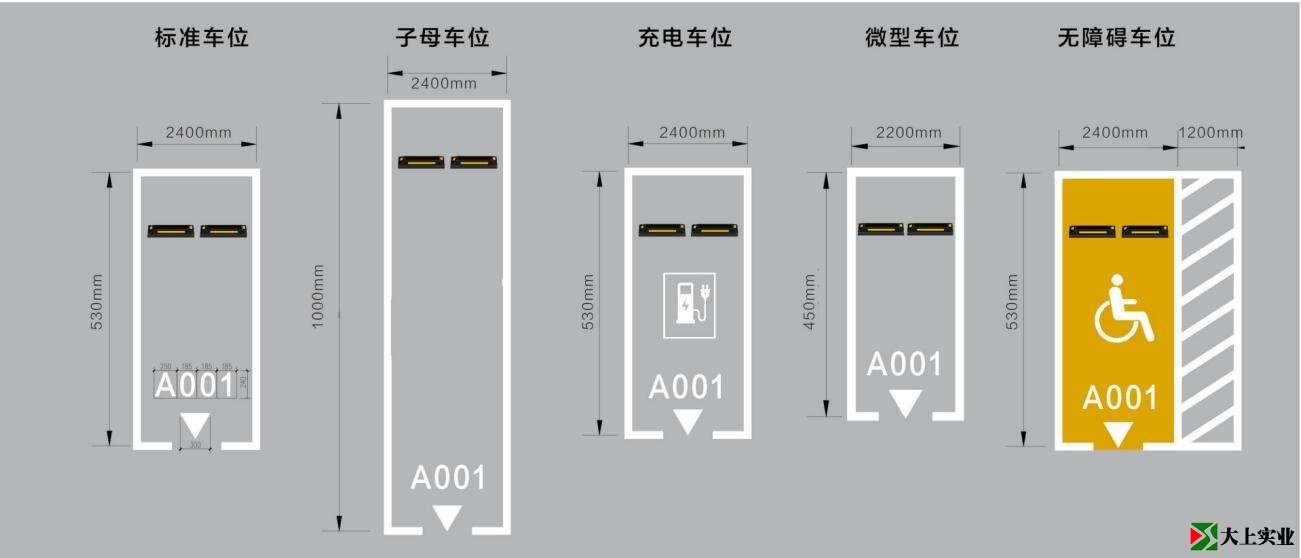

车位大样图（单位：mm） 说明：材料采用热熔材料或常温型道路标线漆（颜色：白色或者黄色）

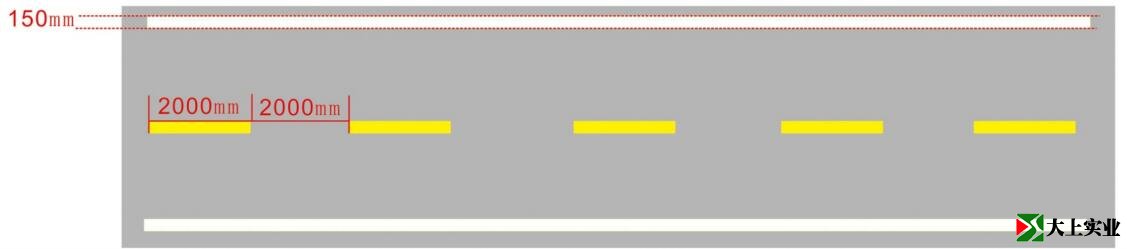

通道边缘线示意图（单位：mm） 说明：材料采用热熔材料或常温型道路标线漆（颜色：白色或者黄色）

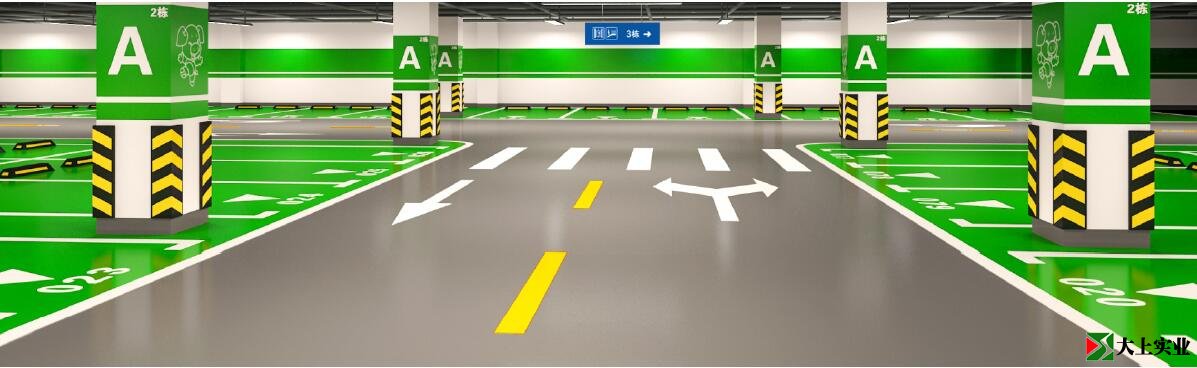

停车场边中心线、缘线参考图

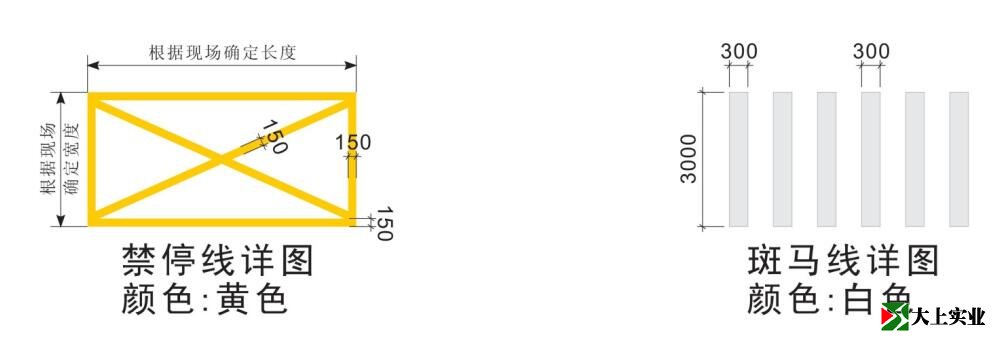

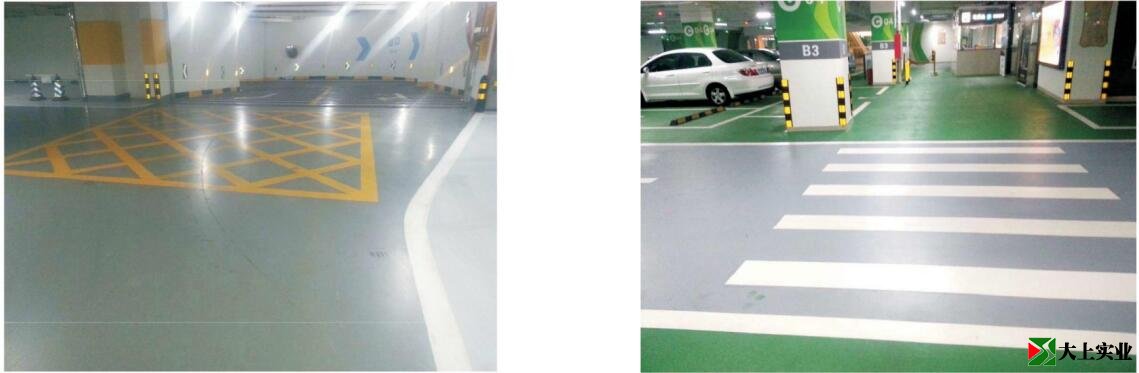

禁停线/斑马线

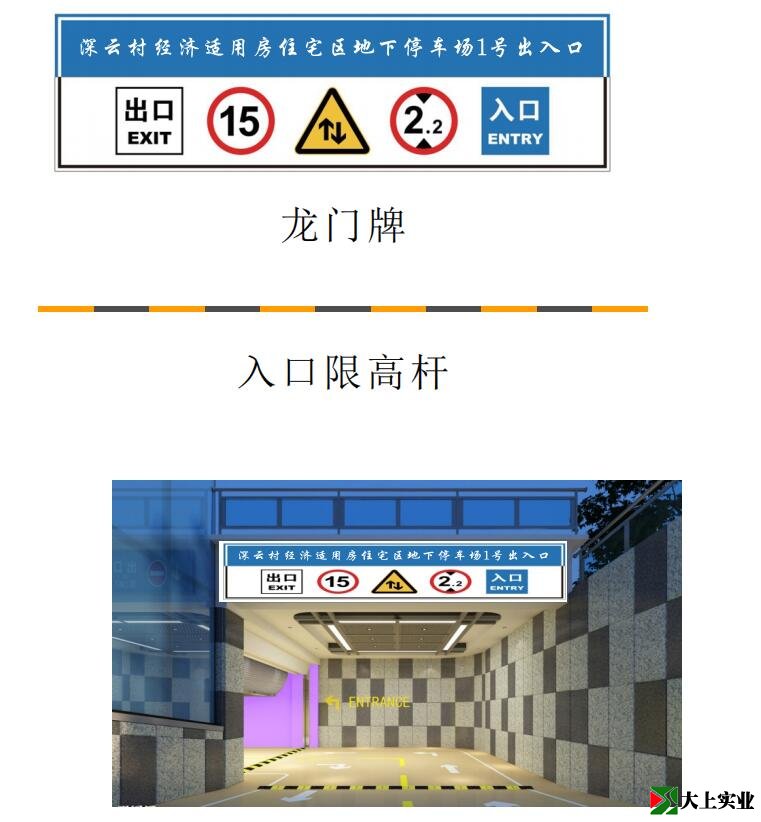

龙门牌样式


龙门牌安装示意图



地下停车场车库龙门牌 规格：6000*1000mm 材质：高强度铝板+工程及反光膜 限高杆：材质为直径72mm镀锌钢管，面 贴反光膜，在对应位置焊接底座，使用 10mm（内径）膨胀螺丝固定，限高杆长 度及吊链长度根据现场而定。

P字牌/标识牌


停车场管理牌 1、材质：高强度铝板+工程级反光膜 2、位置：停车场出入口 3、工艺：激光裁板，电脑割字，机械贴膜

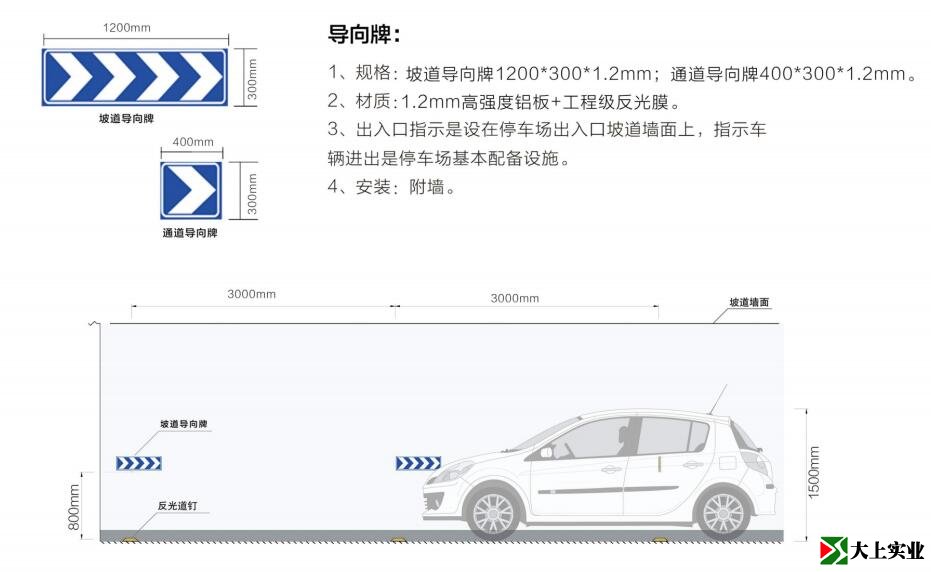

导向牌

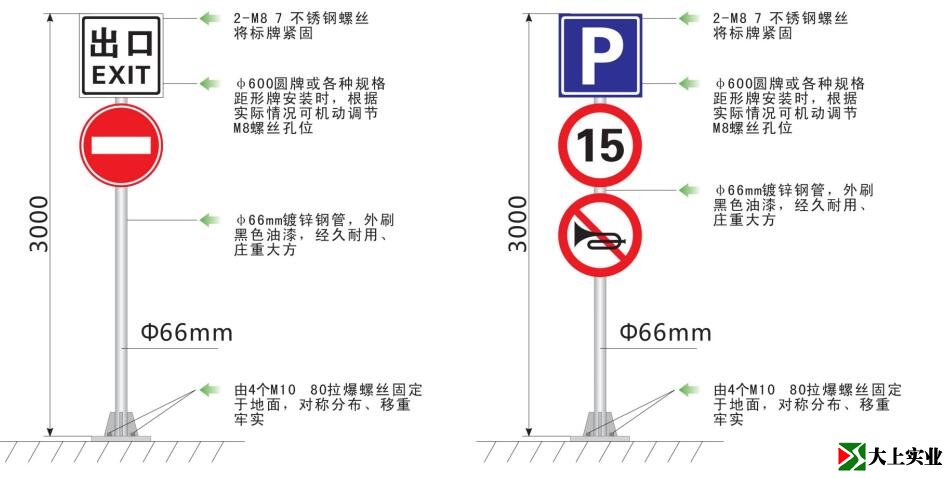

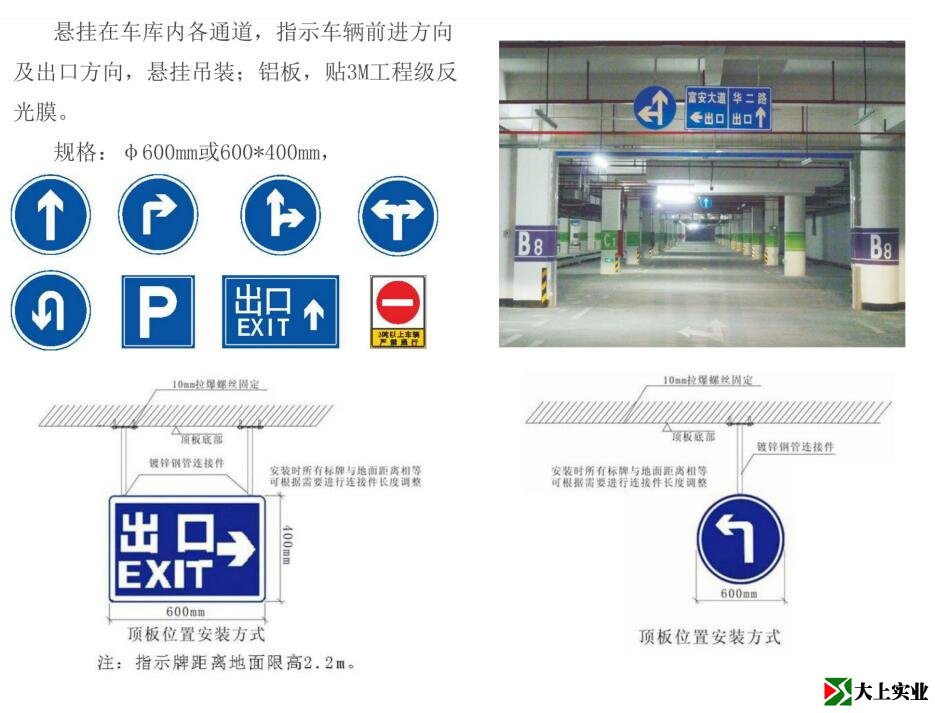

交通标识牌

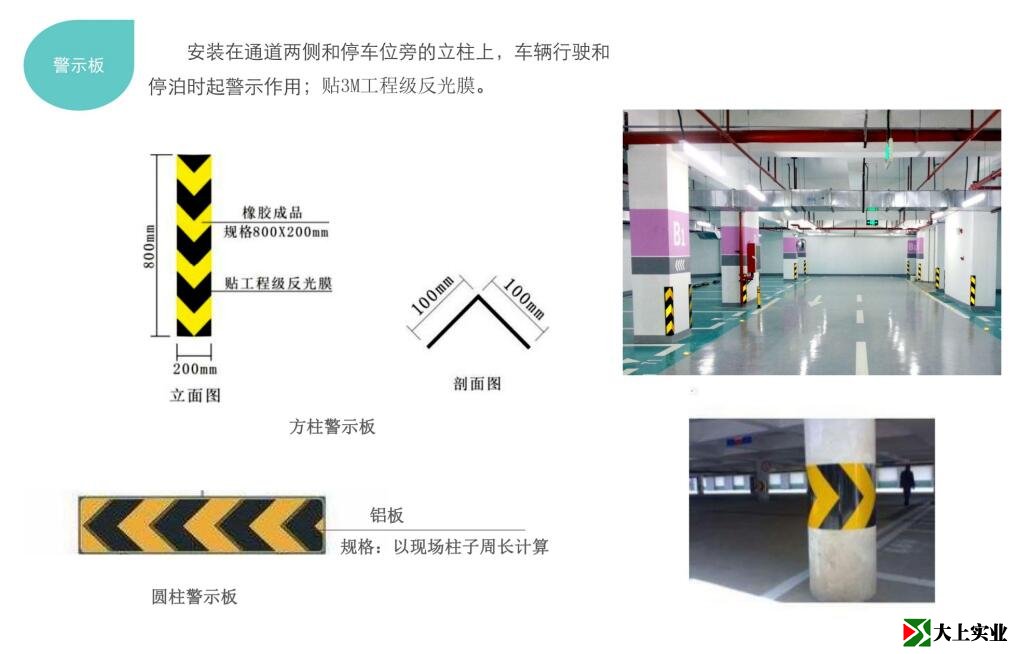

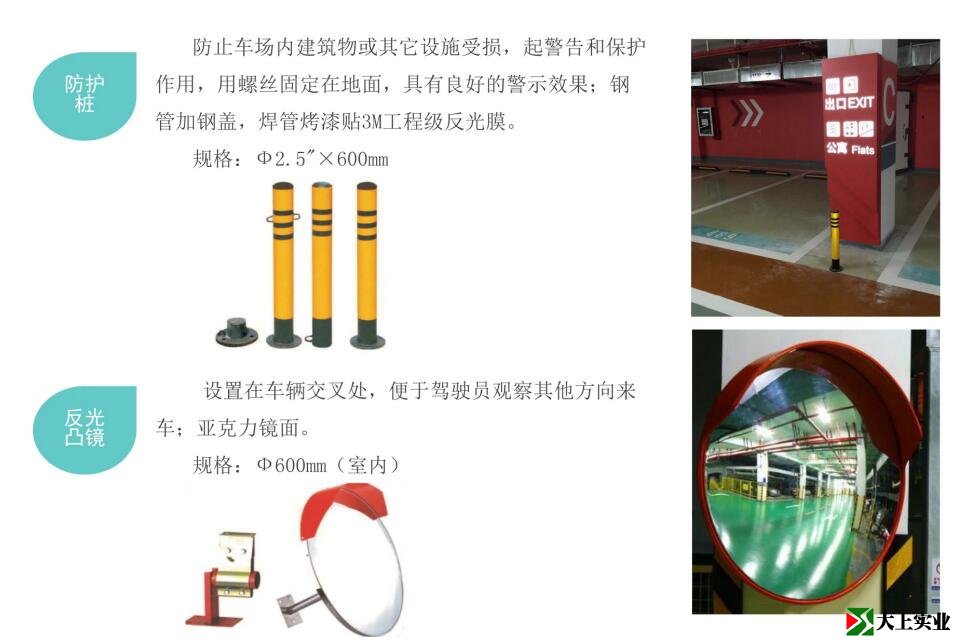

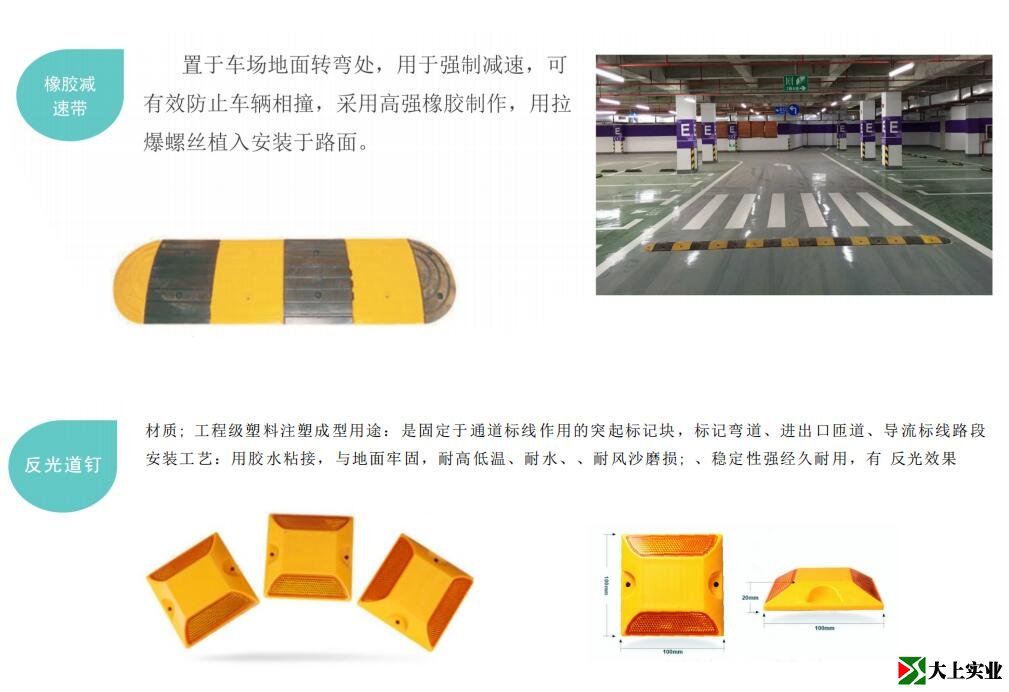

交通设施产品

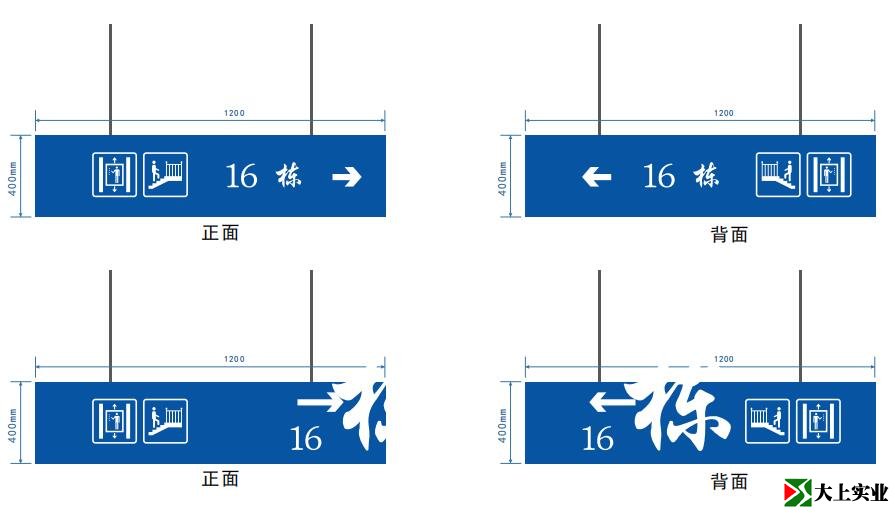

楼梯/电梯指示牌 规格：1200*400mm 材质：高强度铝板+工程及反光膜

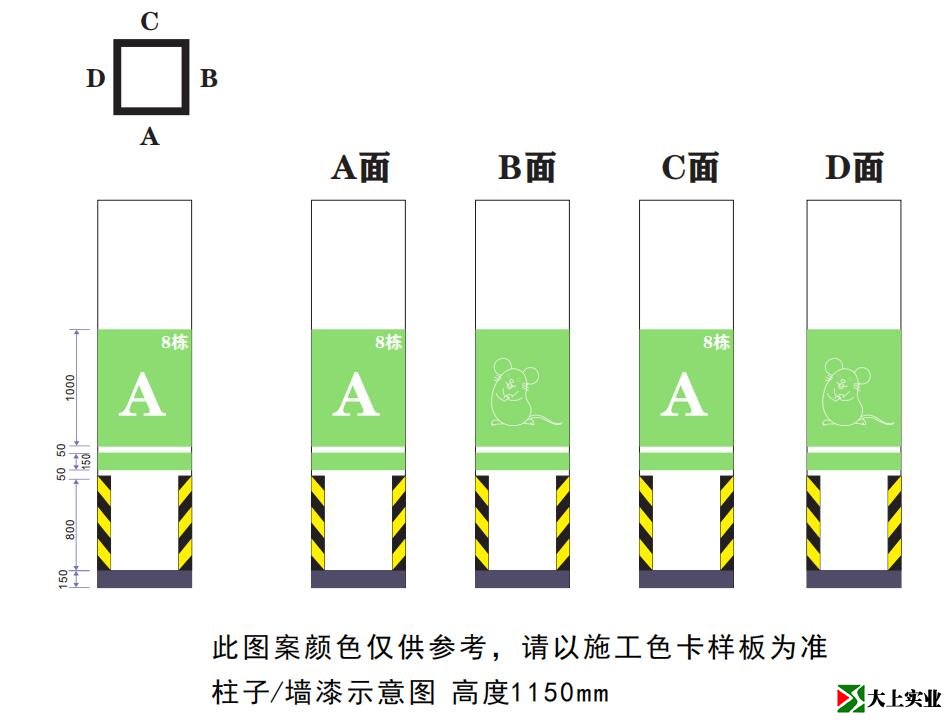

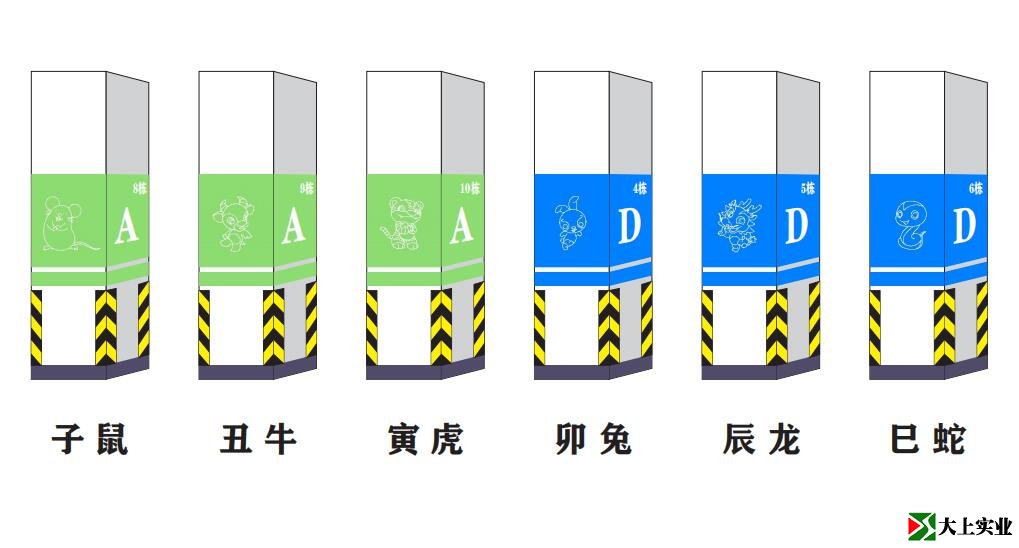

墙面柱方案

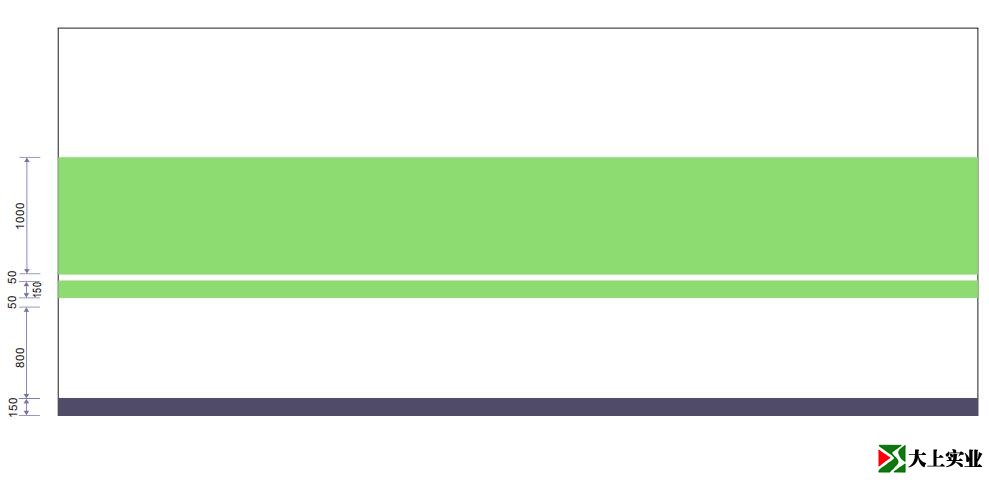

墙面样式

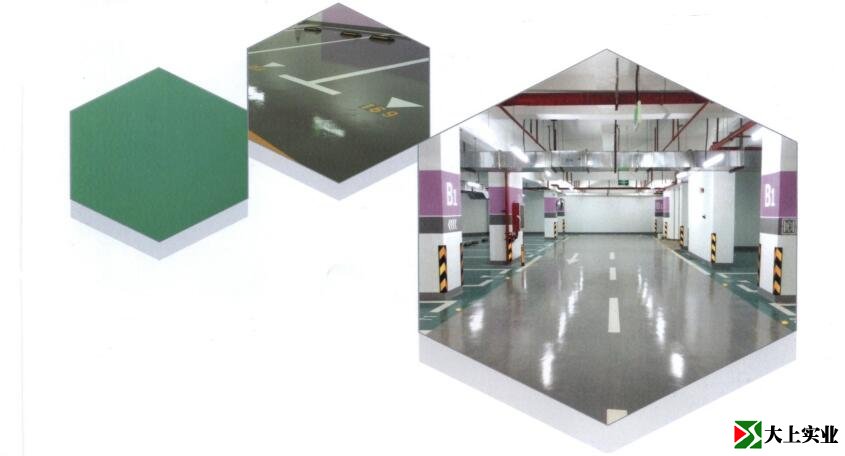

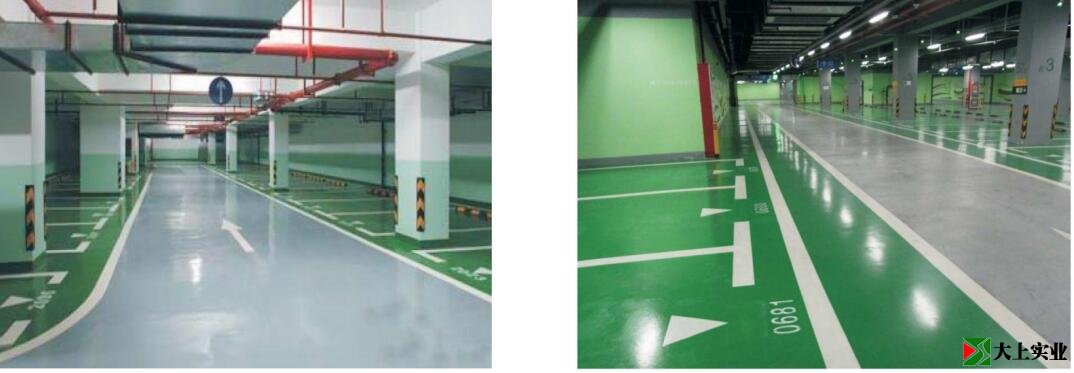

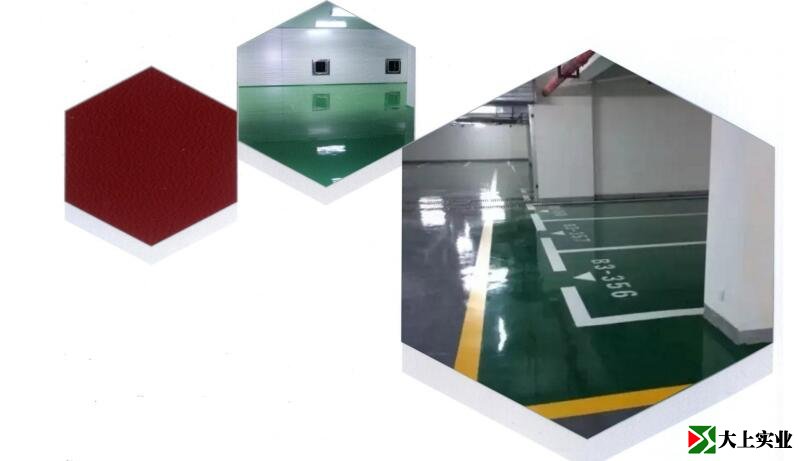

地下停车场地坪漆方案
行车道磨砂面地坪3.0mm厚（中灰色） 适用场所： 机械性能要求高的区域，机械厂、五金厂、码头、车道、汽车飞机修理厂等地面处理 产品特点： 耐重压、耐冲击、机械性能优 耐油污、耐一般化学腐蚀 硬度好、耐磨、使用年限长 抵御一定潮气

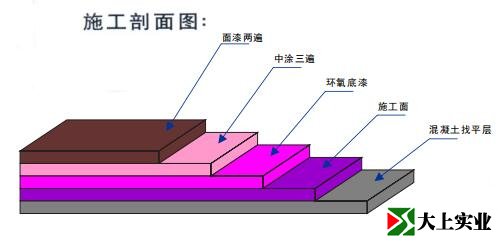

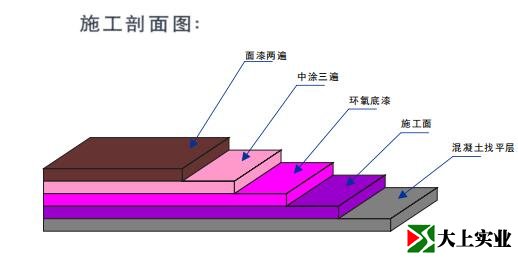

施工程序： 1、基面清理、打磨、除尘、保持地面干净、干燥 2、滚涂环氧底油 3、用环氧树脂中涂配适量石英砂刮涂砂浆中涂层 4、用环氧树脂拌腻子粉刮涂腻子层，以封闭表面孔隙至密实、平整 5、滚涂皱面环氧树脂面漆，用滚筒拉毛，要求地面光滑亮泽，起到防滑作用。 6、采用无声3.0环氧地坪漆，由专业地坪材料公司施工 停车场环氧地坪2.0mm厚
产品特点： 无溶剂、无污染、无毒 机械性能优良 耐化学性能优良 施工快速、方便 平整光亮、可获镜面效果

施工程序： 1、基面清理、打磨、除尘、保持地面干净、干燥 2、滚涂环氧底油 3、用环氧树脂中涂配适量石英砂刮涂砂浆中涂层 4、用环氧树脂拌腻子粉刮涂腻子层，以封闭表面孔隙至密实、平整 5、滚涂皱面环氧树脂面漆，用滚筒拉毛，要求地面光滑亮泽，起到防滑作用。 6、采用无声3.0环氧地坪漆，由专业地坪材料公司施工

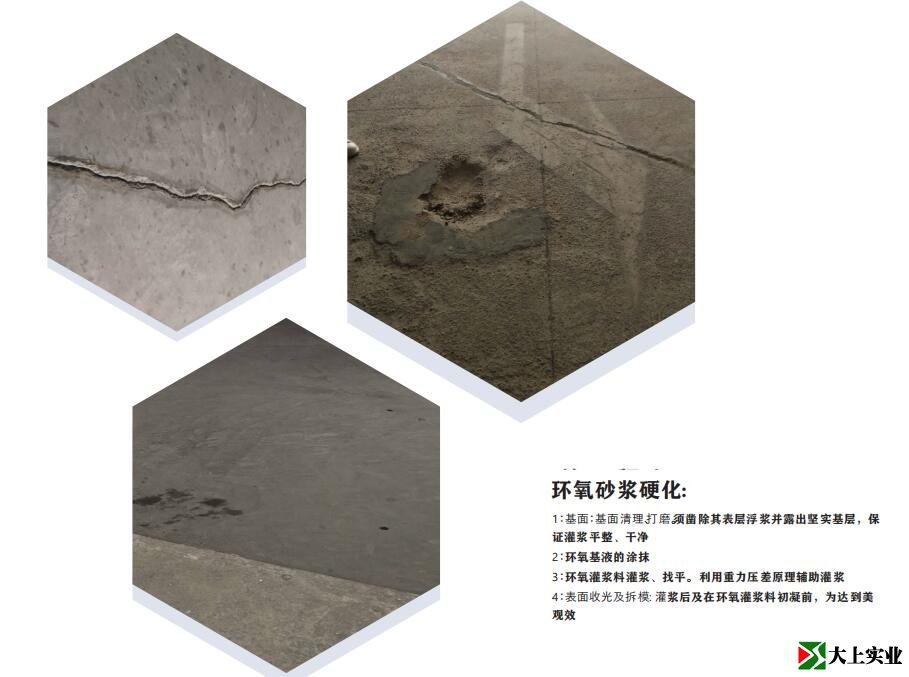

环氧砂浆

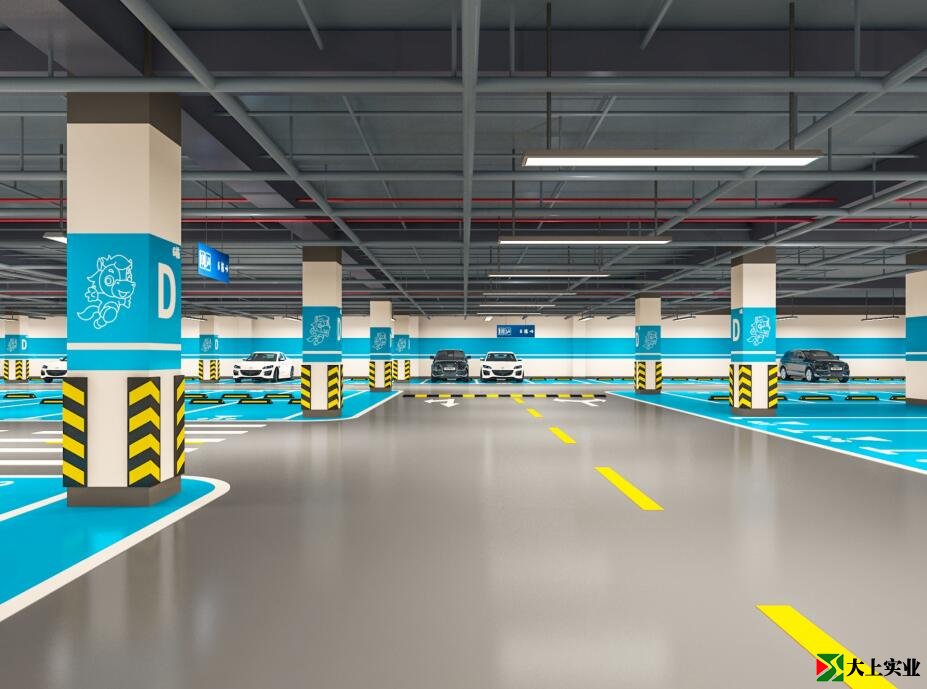

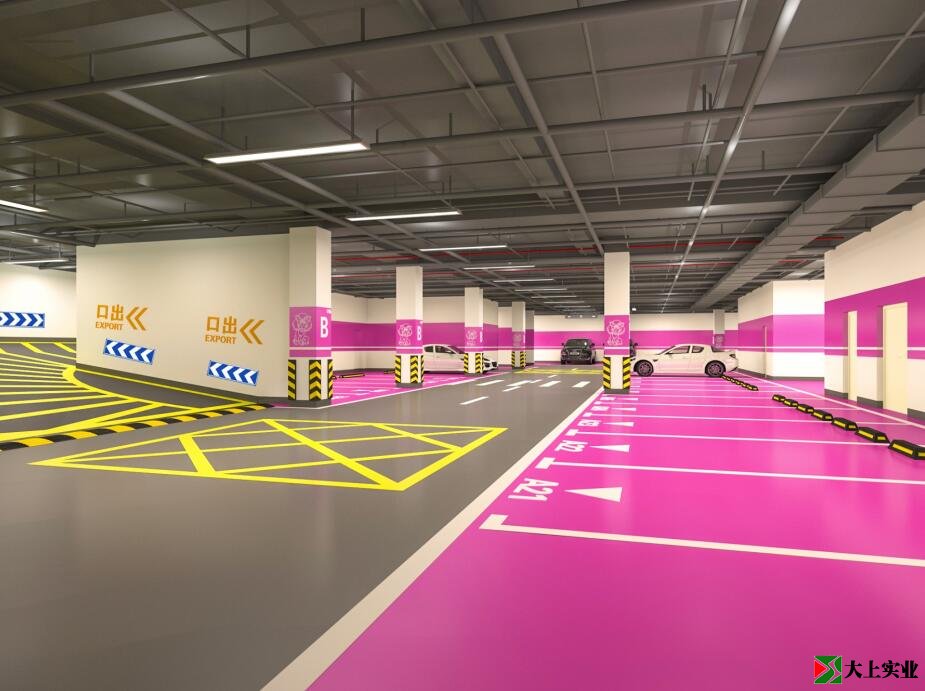

效果图（淡蓝）

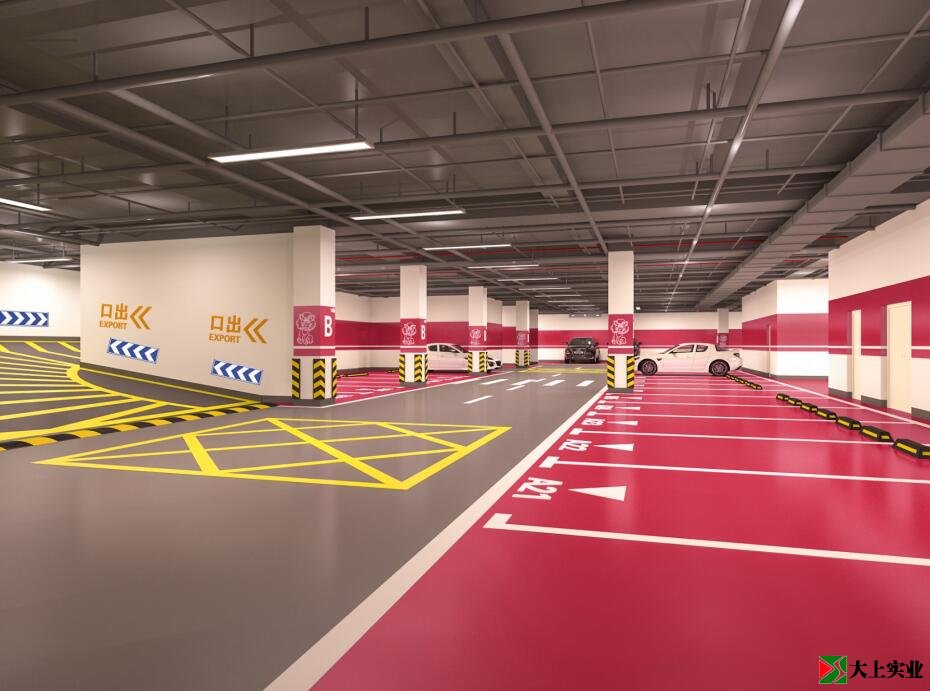

效果图（玫瑰红）



效果图（紫色）



效果图（鲜绿）



效果图（棕黄）



效果图（鲜蓝）
