前言
今年的DDR5终于在摧枯拉朽的存储颗粒降价潮中普及了，从前年上市时候的3000一对套条5200到现在的五六百一对套条6000的价格也是实实在在的普及，至少对于新配机器当然是毫不犹豫的买新不买旧，而今天所要开箱的则是Z790芯片组微星MPG系列Z790 EDGE WIFI刀锋主板的DDR5版本，作为微星的MPG主力中端，Z790刀锋也终于不需要再考虑DDR4版本了。至于这款白色系主板具体如何，就从下面的开箱拆解开始吧
开箱

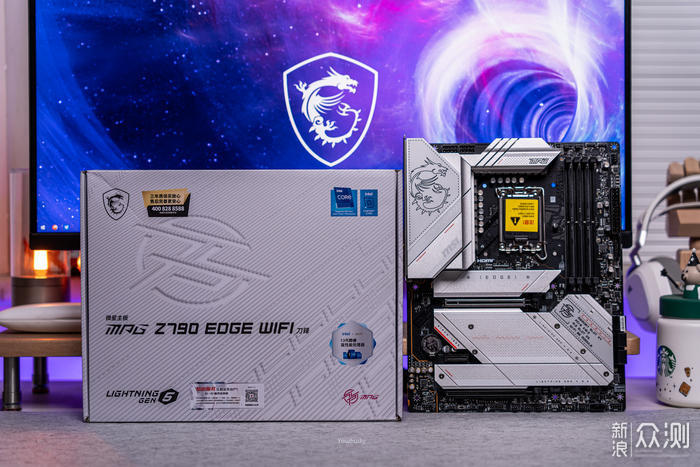

作为白色系主板，包装依旧是白色底的微星风格，中间是型号：MPG Z790 EDGE WIFI刀锋；上方微星龙盾和英特尔13代酷睿与Z790标志，下方两角是LIGHTNING GEN5和MPG系列的标志，上下两个贴纸则是微星的三年质保与客服和扫描服务的信息
包装的背面是产品参数介绍，中间是几个强大特点介绍：16+1+1路智能供电、高效散热组件、免工具冰霜铠甲、支持DDR5内存、LIGHTNING GEN5、第五代电竞音效组件、WIFI6E和蓝牙5.2、2.5G有线网络
取主主板
包装上特点以及信息介绍不全，还是得主板详细规格参数
主板全貌，这一代的Z790刀锋比上一代的Z690刀锋钛更显白，不仅因为银色散热装甲上都做了部分白漆处理，而且由于Z790刀锋增加到5个M.2支持所以白色散热面积更大了
主板的背面还是差不多一样的6层PCB和2盎司铜规格，其中4条DDR5内存插槽和第一条PCIE5.0显卡插槽都采用了SMT贴片工艺的，电气性能更强

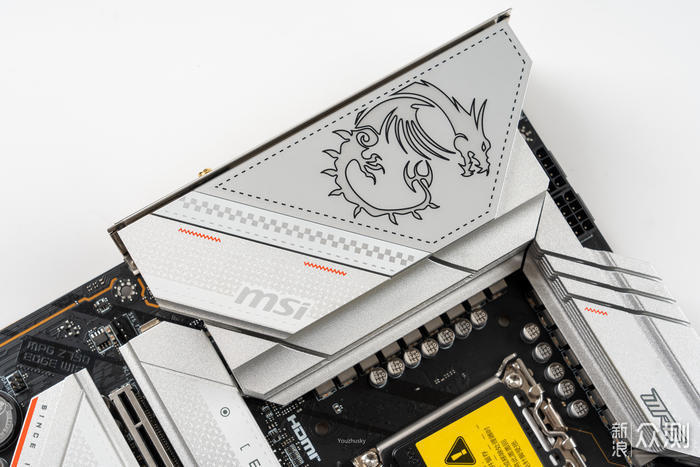

主板供电上的扩展性散热片上一处龙盾徽标则带ARGB效果，下边为MSI的logo和装饰纹理，另外下面带导热热管和7K导热垫片

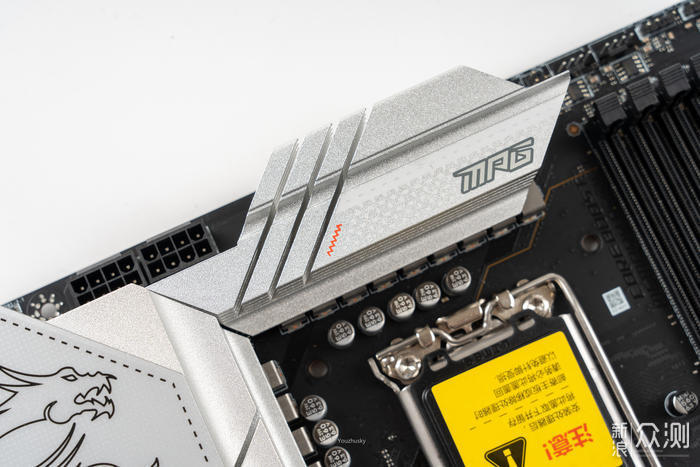

供电另一边的散热一样壮硕的散热片规格，上有MPG标识
整个散热片规模上都带有切割增加散热面积，下方的第三代钛金电感与固态电容都为超频和稳定运行奠定了基础

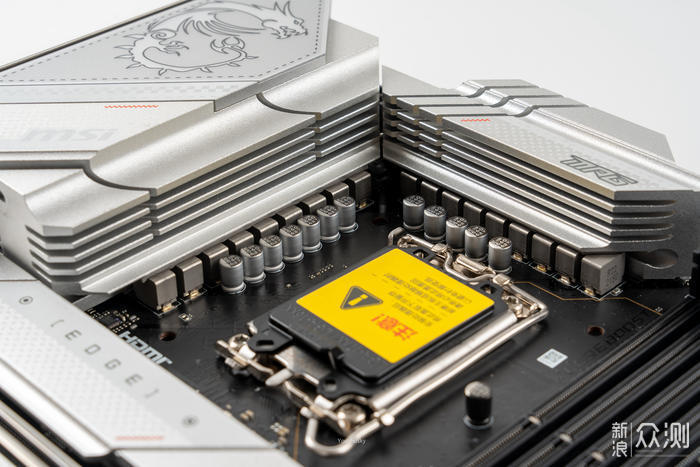

LGA1700规格的插槽则能保证12代和13代处理器的稳定运行
顶部双8PIN的供电接口提供了足够的处理器电流支持
4条双边卡扣的强化DDR5内存插槽，最大支持192GB内存，配合MEMORY TRY IT!内存加速引擎技术可达7200MHz
主板顶部两条ARGB接口，底部也有一条ARGB接口和12V RGB接口

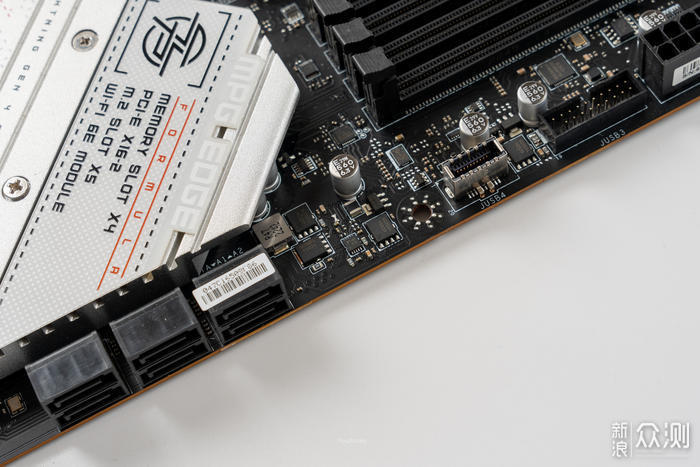

主板侧面支持USB3.0和20GB type-C，下面有6个SATA3.0（另底部还有一个直立SATA3.0）
主板PCIE区域，有一条带钢铁装甲加固的PCIE5.0 X16插槽和一条芯片组直出的PCIE3.0 X1 和一条芯片组直出的PCIE 4.0X4，另外主板强大之处在于主板提供了5个M.2槽位，其中第一条为免工具M.2冰霜铠甲，5条都是PCIE4.0 X4规格
一体式IO护盾配备了丰富的后置接口，从上至下依次为：集显DP、HDMI接口、CLEAR CMOS/FLASH BIOS按钮、4个USB3.2 gen1 5Gbps、4个USB3.2 GEN2 10Gbps、1个10Gbps TYPE-C、1个20Gbps TYPE-C、WIFI6E双天线接口、音频光纤及输入输出接口
配件主要有说明书等、鲨鱼鳍天线、SATA线、驱动优盘、M.2快拆卡扣等
拆解
第一条免工具的M.2冰霜铠甲，只要在左侧边轻轻一按即可弹起抽出，且第一条M.2带双面散热
拧下下面的四条M.2冰霜铠甲，共有5个M.2位

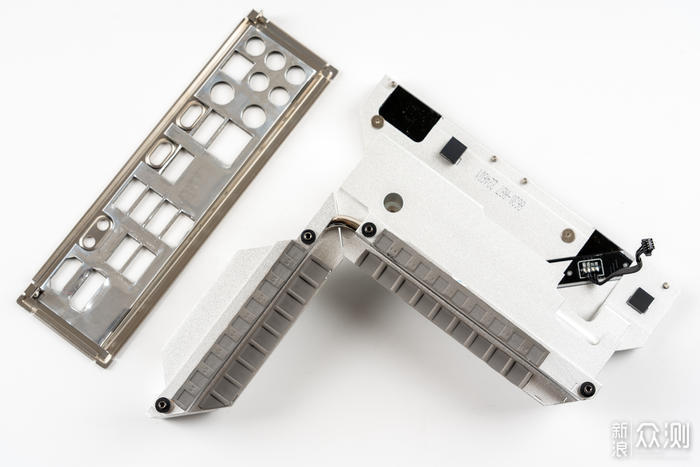

拧下供电螺丝，扩展性散热片非常重且两块铝坨坨有热管连接

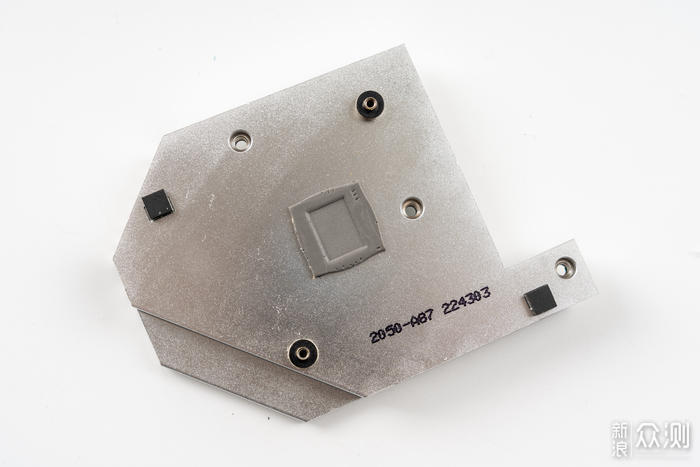

拆卸芯片组散热，也是一块厚实的铝坨坨

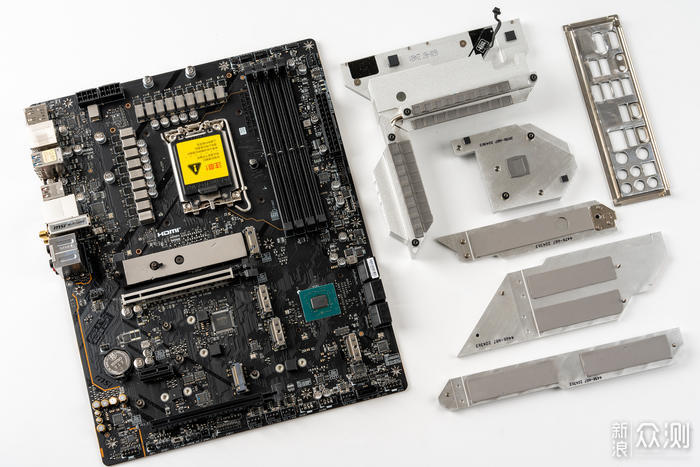

几块铝坨坨放一块儿
真正的裸板与铝坨坨合影
拆完之后的裸板
主板的供电处，16+1+1的规模也是相当震撼的

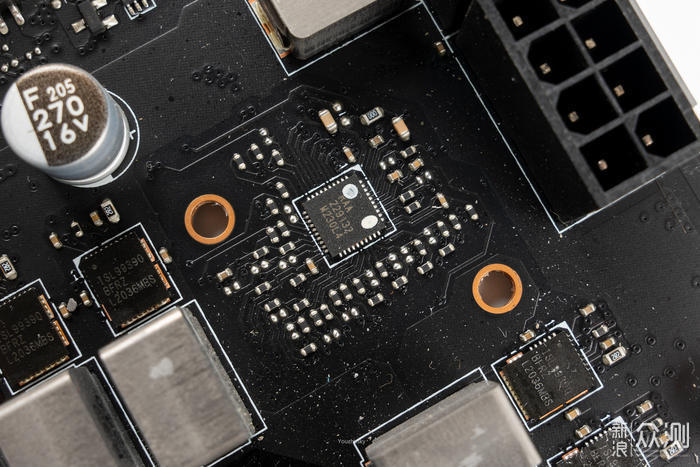

主板的供电主控为RAA229132
左边一相AUX的MP87670(80A)
最右边一相GT的RAA220075(75A)，其余16相全部为ISL99390(90A)

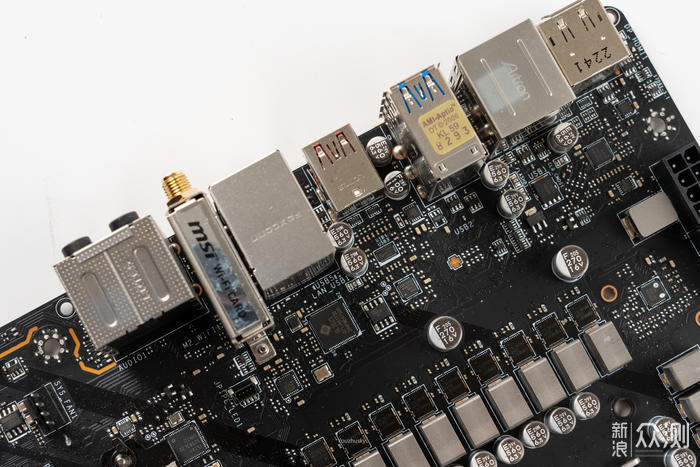

IO接口周围也有许多接口芯片
用于HDMI接口的IT66318FN重定时缓冲芯片

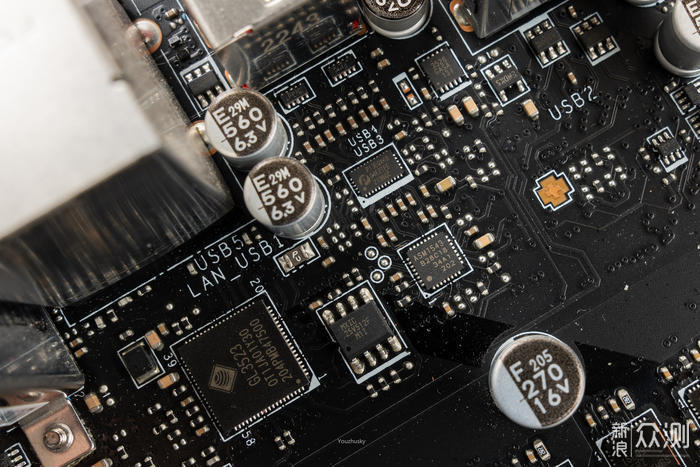

USB3.2 GEN1 TYPE-A的GL3523 HUB芯片；TYPE-C接口的ASM1543芯片
intel 2.5G网卡芯片 S2303L32
小螃蟹声卡ALC4080

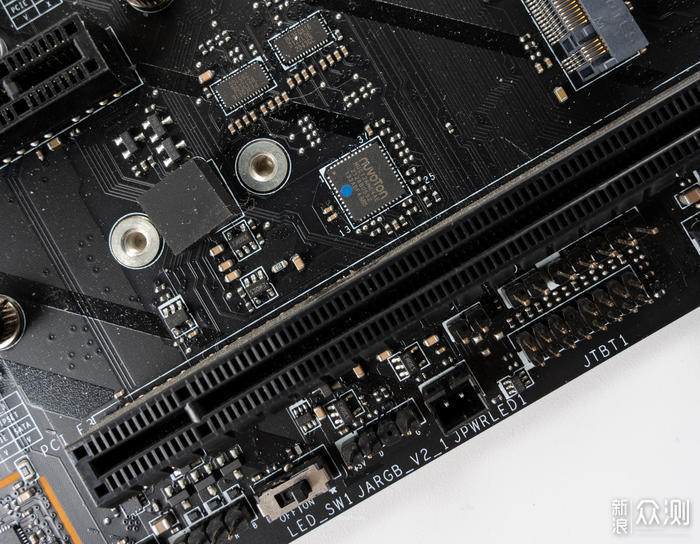

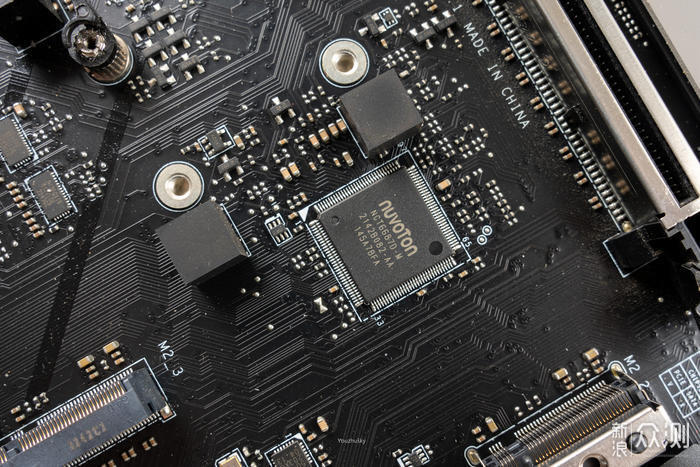

NUVOTON NUC126NE4AE提供主板RGB灯效支持
NUVOTON NCT6687D-M 监控芯片
GL850G提供了主板底部的两个内置USB扩展
华邦WINBOND 25Q256JWEQ为主板BIOS存储
右边的两个SATA由ASM1061芯片转接

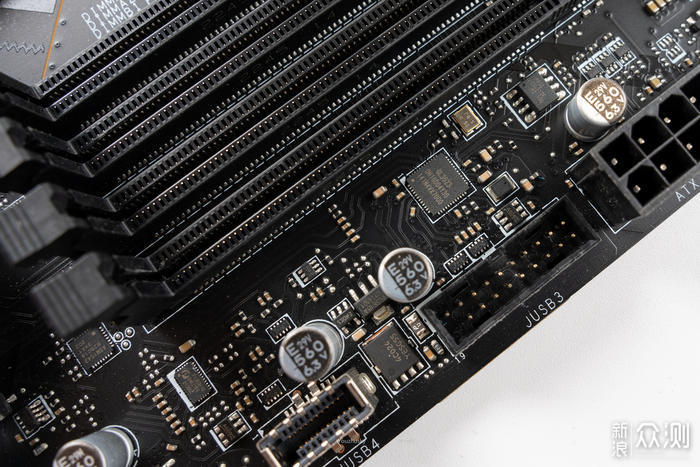

GL3523 提供了前置USB3.2 GEN1，内存槽下面还有一颗ASM1543提供前置USB 3.2 GEN2 TYPE-C

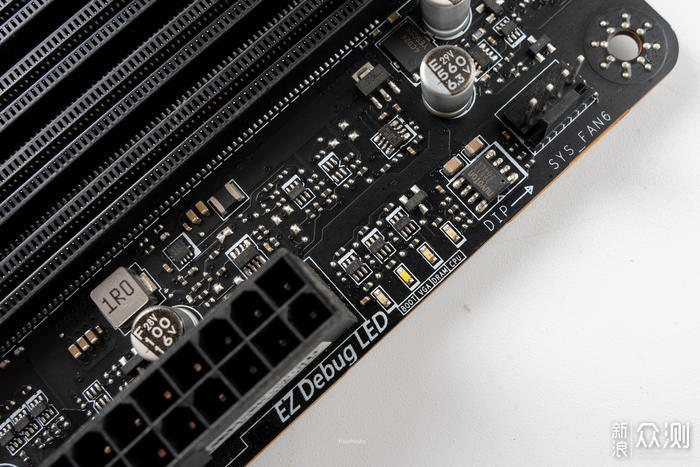

4个简易LED自检指示灯

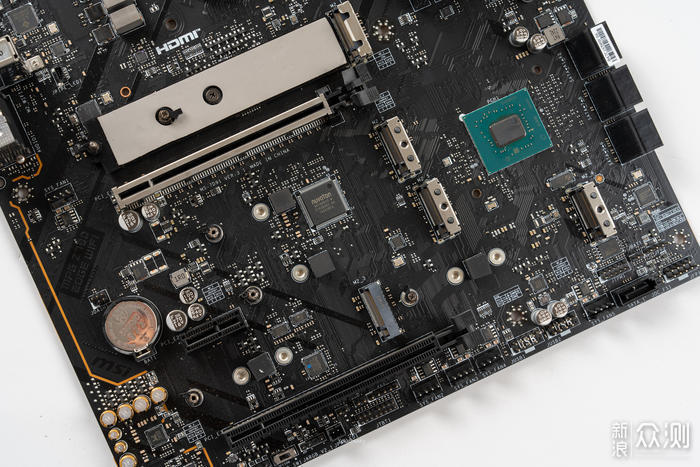

Z790芯片组
5条PCIE 4.0 X4 的M.2接口，其中第一条带双面散热

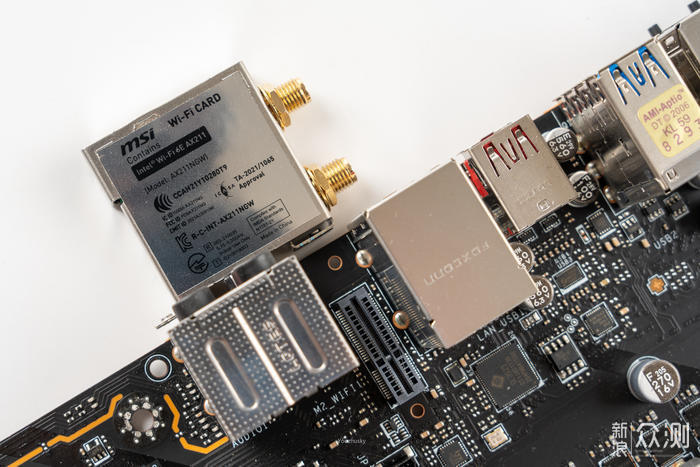

AX211的无线WIFI6E网卡和蓝牙5.2
CMOS介绍

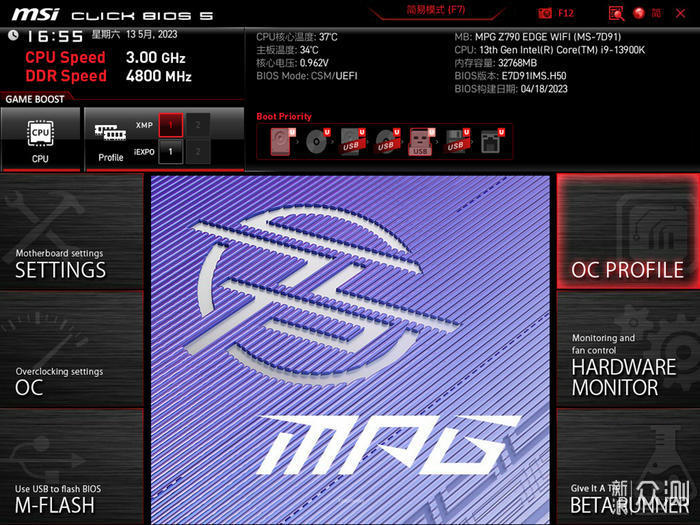

CMOS的界面主要有高级和简易两大设置菜单，高级菜单界面中间为MPG的logo
F7为高级和简易菜单切换快捷键，简易菜单一般能展示主要数据，顶部菜单主要有CPU BOOST、MEM XMP、启动顺序调整
一般调整都在高级菜单中设置，SETTING中主要为设置的保存、重置及时间等的设置

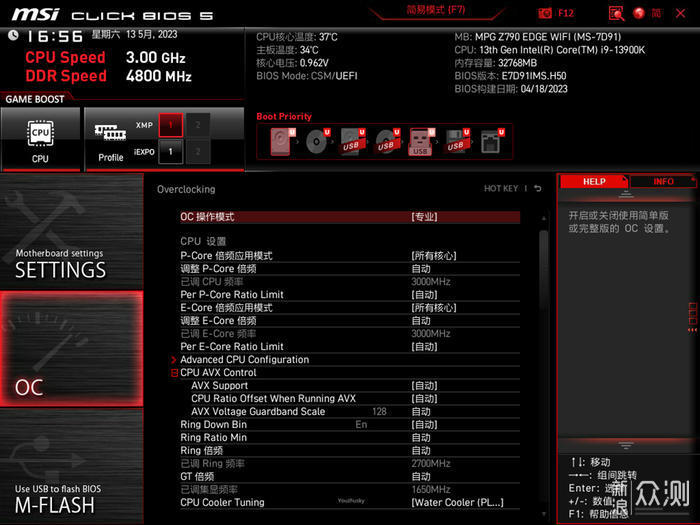

OC菜单是高级菜单的精华，专业OC模式后涵盖了Z790芯片组的所有CPU和内存的可调整项
还包括了各个电压等的设置项
CPU和内存超频的各个电压调整及电压控制选项
HARDWARE MONITOR包含了Z790刀锋的CPU风扇、水泵FAN、六路系统FAN的风扇转速曲线以及调整PWM或DC控制方式项
测试信息
测试更新了主板最新版BIOS

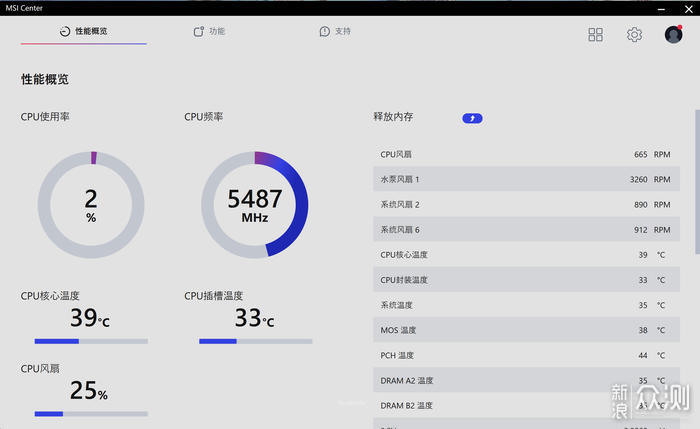

最新版微星MSI CENTER显示的监控信息

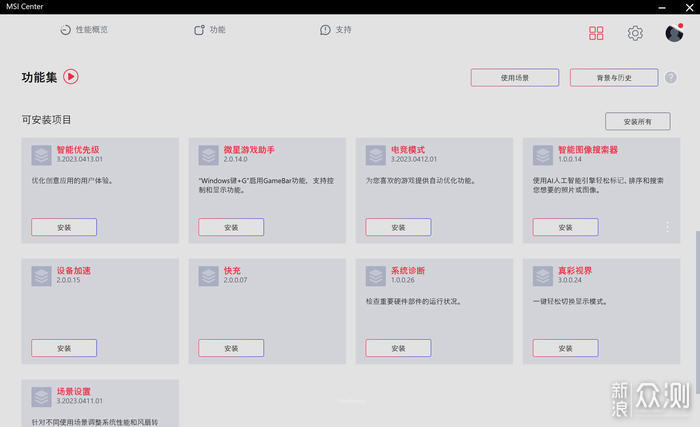

MSI CENTER软件中心中显示的可选择安装功能模块
好了，以上就是本次Z790刀锋主板开箱的所有内容了，文中表述仅代表个人观点，如有问题可相互交流，感谢您的阅览
全文完
