16X2 LCD与PIC单片机的接口

在本节课中，我们将看到如何将16×2的LCD连接到PIC18F4550微控制器，PIC18F系列微控制器。你可以在 "如何将16X2 LCD与8051单片机连接 "一节中获得关于16X2 LCD的信息。

本文引用地址：

PIC18F4550的特点：

PIC18F4550属于PIC18F系列；PIC18F4550是一个8位微控制器，使用RISC架构。PIC18F4550在PDIP（双列封装）中有40个引脚，在TQFP（四列扁平封装）中有44个引脚。

PIC18F4550中嵌入了32KB的闪存，2048字节的SRAM（同步随机存取存储器），256字节的EEPROM（电可擦除程序只读存储器）。

它有35个I/O引脚用于与其他外设的接口和通信，13个通道的10位模拟到数字转换器用于与模拟外设（直流电动机、LDR等）的接口和通信。

它有2个CCP和1个ECCP模块，即增强型捕获和比较模块，主要用于调制和波形生成功能。CCP模块由16位寄存器组成，作为16个捕获位寄存器，16个比较位寄存器，以及PWM和占空比寄存器工作。

PIC18F4550具有SPI（串行外设接口）和i2c（集成电路间）的主从模式。它有SPP（流式并行端口）用于USB流式传输。

PIC18F4550嵌入了4个定时器模块（定时器0至定时器3），2个比较器模块和3个外部中断。它有双振荡器选项，允许微控制器和USB模块以不同的时钟速度运行。它可以在2.0V到5.5V的电压下运行。

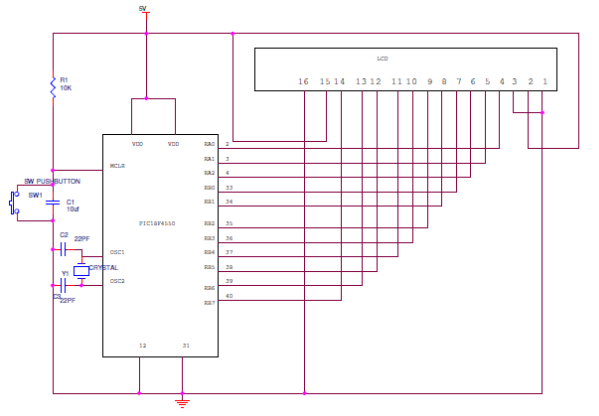

16X2 LCD接口的PIC微控制器电路图：

16X2 LCD与PIC单片机的连接 - 电路解析：

电阻器R1用于为LCD提供对比度。12MHz的晶体振荡器被连接到PIC微控制器PIC18F4550的OSC1和OSC2引脚，用于系统时钟。电容器C2和C3将作为晶体振荡器的过滤器。你可以使用不同的端口或引脚来连接LCD，在使用不同的端口之前，请检查数据表，这些引脚是通用的还是特殊功能引脚。

对PIC进行编程以连接16X2的LCD：

将LCD连接到PIC与连接到8051没有区别。编程的基本概念和要点几乎是一样的。请访问以下链接了解更多信息：https://www.electronicshub.org/interfacing-16×2-lcd-8051/。

只有用于接口的引脚、寄存器和结构会有所不同。当我们看程序时，像初始化、向LCD发送数据的功能几乎是一样的。

在pic编程中，为了初始化LCD，R/W引脚应该是低电平，用于写入数据，使能引脚应该是高电平，寄存器选择引脚（RS）应该是高电平，用于写入数据。对于发送命令，RS应该是低电平，R/W引脚应该是低电平，使能引脚应该是高电平。

初始化LCD功能：

lcdcmd(0x38);//将LCD配置为8位模式，2行，5×7字体。

lcdcmd(0x0C);//开启显示，关闭光标

lcdcmd(0x01);//清除显示屏幕

lcdcmd(0x06);// 递增光标

lcdcmd(0x80);//设置光标位置为第一行第一列

向LC发送命令：

rs=0; 寄存器选择引脚为低电平。

rw=0;读/写引脚也用于向LCD写命令。

en=1;使能引脚为高电平。

发送数据到LCD：

rs=1;寄存器选择引脚为高电平。

rw=0；读/写引脚也用于向LCD写入命令。

en=1；使能引脚为高电平。

编程的步骤：

在您的系统中安装MPLAB并创建一个新的项目，在选择设备和系列时，选择PIC18F系列并将PIC18F4550控制器添加到您的项目中。

选择你已经安装的编译器，并将文件添加到你的项目中。添加文件后，粘贴下面的代码并运行它。因为它是一个预先编译和测试过的程序，你不会发现任何错误。

在编译程序没有错误后，使用PICKIT2或PICKIT3编程器/调试器将程序转入你的开发板。

如果你没有使用PICKIT，那么只需编译代码并制作HEX文件，使用这个HEX文件为PIC微控制器编程。

将LCD连接到PIC18F4550的程序：

#define rs LATA.F0

#define rw LATA.F1

#define en LATA.F2

//LCD Data pins

#define lcdport LATB

void lcd_init();

void lcdcmd(unsigned char);

void lcddata(unsigned char);

unsigned char data[20]=”hello world”;

unsigned int i=0;

void main(void)

{

TRISA=0;                             // Configure Port A as output port

LATA=0;

TRISB=0;                             // Configure Port B as output port

LATB=0;

lcd_init();                              // LCD initialization

while(data[i]!=’′)

{

lcddata(data[i]);     // Call lcddata function to send characters

// one by one from “data” array

i++;

Delay_ms(300);

}

}

void lcd_init()

{

lcdcmd(0x38);

lcdcmd (0x0C);

lcdcmd(0x01);

lcdcmd(0x06);

lcdcmd(0x80);

}

void lcdcmd(unsigned char cmdout)

{

lcdport=cmdout;

rs=0;

rw=0;

en=1;

Delay_ms(10);

en=0;

}

void lcddata(unsigned char dataout)

{

lcdport=dataout;

rs=1;

rw=0;

en=1;

Delay_ms(10);

en=0;

}
