不同的双电源配置方案

变压器电源和自备发电机电源之间的切换是否需要断开中性线与许多条件或因素有关，包括两电源回路的接地系统类别、两电源回路是否接入同一套低压配电柜、系统接地的设置方式，电源回路有无装设RCD或者单相接地故障保护等等，情况较为复杂。为此，IEC标准并未做出明确的规定。

本文引用地址：

变压器电源和自备发电机电源之间的切换是否需要断开中性线与许多条件或因素有关，包括两电源回路的接地系统类别、两电源回路是否接入同一套低压配电柜、系统接地的设置方式，电源回路有无装设RCD或者单相接地故障保护等等，情况较为复杂。为此，IEC标准并未做出明确的规定。

我们来看如下不同的双电源配置方案：

1、两电源安装在同一场所内，且共用相同的低压配电柜，则进线回路或者双电源切换回路应当采用。

我们看图1。

图1 安装在同一场所内的

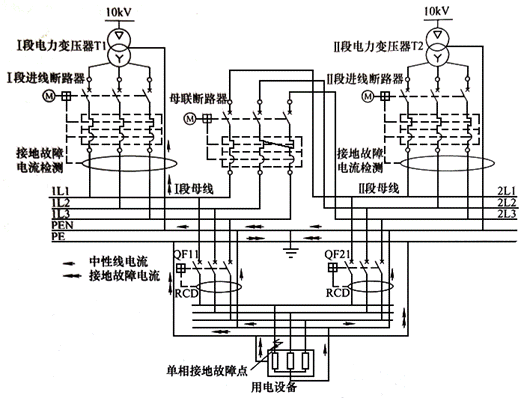

图2 在TN-S下进线回路和母联回路应当采用四级开关

从图2中，我们看到低压配电网为TN-S接地型式，且变压器的中性点就近接地，从变压器引三相、N线和PE线到低压配电柜进线回路中。低压进线断路器和母联断路器均为三极开关，进线断路器配套了单相接地故障保护。正常使用时两进线断路器闭合而母联打开。

当Ⅰ母线上的用电设备发生单相接地故障时，我们看到正确的路径是：用电设备外壳→PE线→PE线和N线的结合点→Ⅰ段N线→Ⅰ段接地故障电流检测→Ⅰ段变压器。这条路径是正确的。

由于N线和PE线结合点的不确定性，例如此点可安装在两进线回路的进线处，于是单相接地故障电流的非正规路径可能是：用电设备外壳→PE线→Ⅱ段进线PE线和N线结合点→Ⅱ段N线→Ⅱ段接地故障电流检测→Ⅰ段N线→Ⅰ段接地故障电流检测→Ⅰ段变压器。沿着这条路径流过的电流就是非正规路径的中性线电流，它可能引起Ⅱ段进线断路器跳闸，使得事故扩大化。

解决的办法就是将低压进线回路和母联回路均采用四极开关，切断故障电流流过的非正规路径，消除事故隐患。同理，若将其中一台变压器更换为发电机，则发电机的进线断路器也必须采用四极开关。

结论：当两套电源同处一室(共地)，且共用同一套低压配电柜，则低压配电柜的进线和母联回路需要使用四极开关。

3、两套电源同处一室(共地)，但不共用低压配电柜，则二级配电设备中的电源转换开关可采用三极开关，如图3所示。

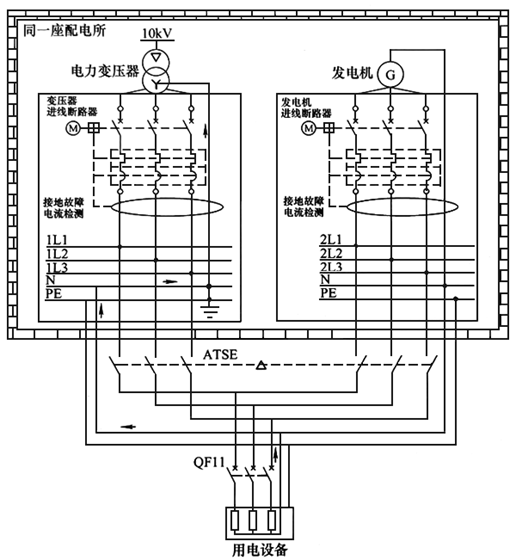

图3 互为备用电源时ATSE可采用三级开关

从图3中，我们看到变压器与发电机在同一座低压配电所内，但两者不共用低压配电柜。

我们看到二级配电设备的断路器QF11的负载发生了三相不平衡，于是用电设备的中性线中出现了三相不平衡电流。三相不平衡电流的路径是：用电设备中性线N极→二级配电设备N线→变压器配电中性线→变压器进线回路的接地故障电流检测→变压器中性点N。这条路径是常规的路径。

由于在转换是单方向的，它只能在变压器进线和发电机进线中单选一，因此中性线电流不会出现在非常规的路径中。在此情况下，ATSE开关可以使用三极的产品。

在本文双电源切换对开关极数的要求和双电源切换是否需要断开中性线的问题做了解读，今天的知识分享到此结束。欢迎大家继续到频道了解电气行业常见仪表的选型及使用。
