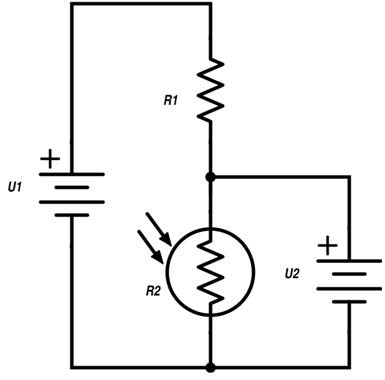

分压器和分流器有许多实际应用。例如，在下图所示的电路中，R 2是一个光敏电阻，它会随着照射在其上的光强的变化而改变值。R 2和 U 2两端的电压是光强度的量度。您可以使用它来感测阳光的强度，或者光源和光敏电阻之间是否存在物体。当然，分压和分流器电路还有许多其他应用。
本文引用地址：
基尔霍夫电压定律

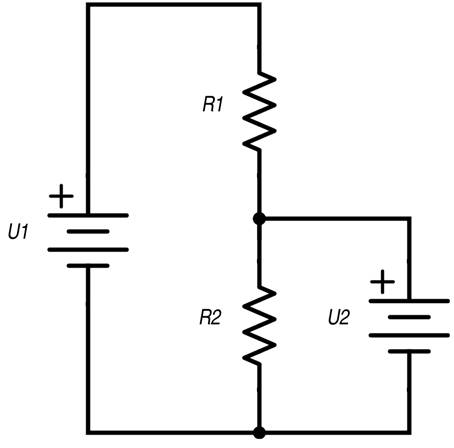

基尔霍夫电压定律指出回路中所有电压的代数和必须为零。该定律的一个实际应用是分压器，如下图所示。
如果 U 1是 9V 电池，R 1是 3 欧姆电阻，R 2 是 6 欧姆电阻，则电路中流动的电流为
9 v3 Ω+6 Ω=1 A9 v3 Ω+6 Ω=1 A。
R 1两端的电压将是
3 Ω x 1 A=3 v3 Ω x 1 A=3 v,
R 2两端的电压为
6 Ω x 1 A=6 v6 Ω x 1 A=6 v.
各个电阻器两端的电压等于两个电阻器两端的电压乘以各个电阻器与总电阻器的比率。计算电阻器 R 2和 U 2两端电压的公式如下所示。
图 1
图 2
图 3 分压器应用U2=U1R2R1+R2
